RF-220 SW受信を確認する

今回はSW受信の確認を行います。中波の時にAM受信回路の確認は取れているので、今回はSWの切り換えが正しく出来ているかどうか。受信レベルは適切かどうか。になります。

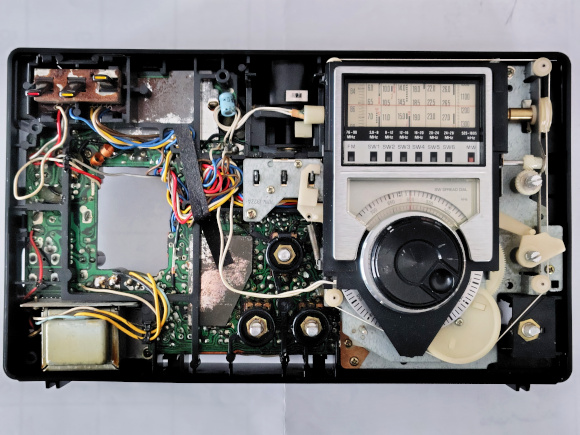

（現在のRF-2200の状態）

いつものようにこの状態で駆動用電池、スピーカーを接続して受信の確認を行います。

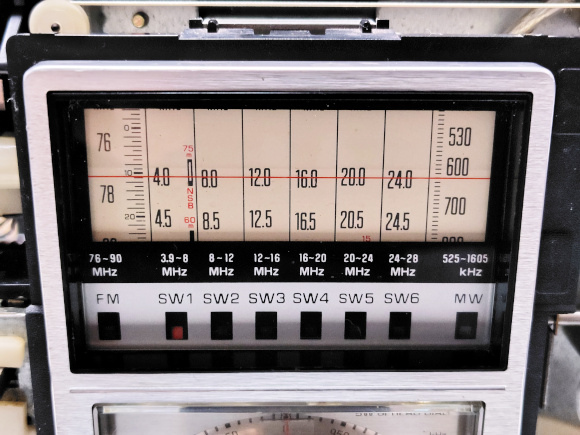

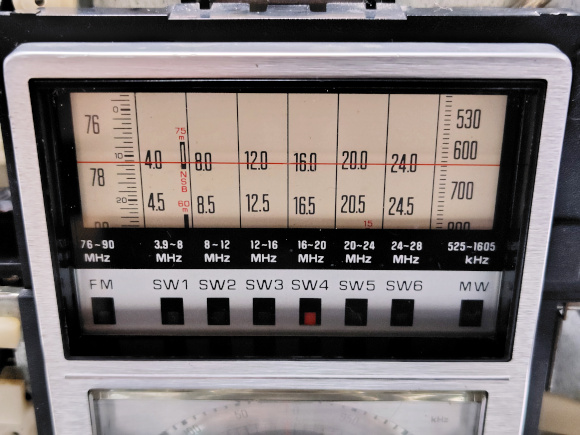

（SW1に切り換えました）

電源を供給して、tinySAを使ってSW回路が受信出来るかを調べます。

（tinySAからはSWEEP信号を出力します）

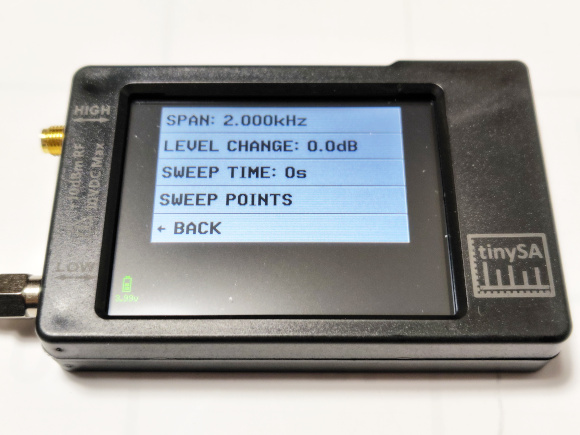

SPANを2kHz、SWEEPを0秒にします。これで出力すると、ラジオからは「ピロピロ」音が聴けるようになります。AMモードで一定の周波数を出すより格段に信号が見つけやすいです。

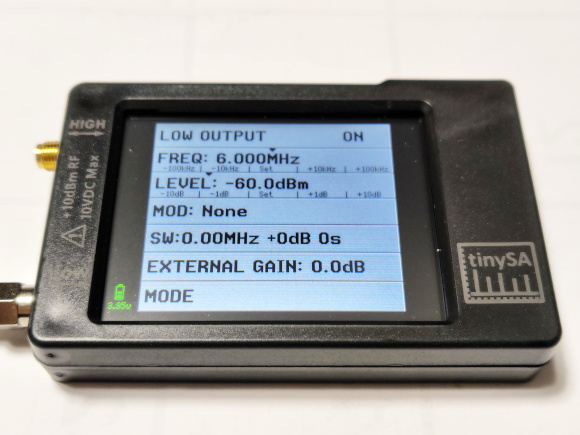

（6MHzで試験電波発信中）

SW1は4MHz〜8MHzですので、1MHz毎に、確認を行います。出力レベルを-60dBmにして、tinySAの出力アンテナをワニ口のリード線でRF-2200のアンテナ入力に接続します。周波数を合わせると、ラジオから「ピロピロ」が正しく聞こえます。

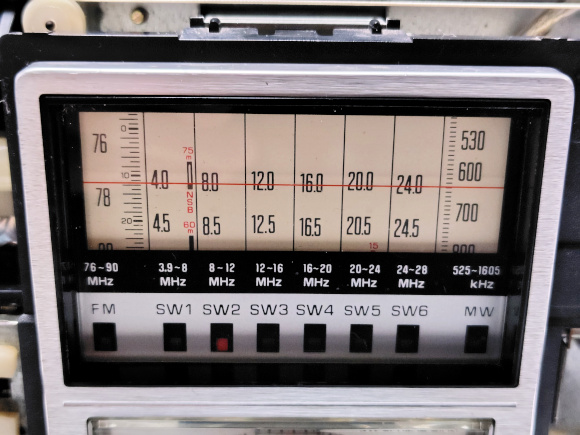

（SW2に切り換えました）

SW2の感触として、ちょっと切り換え時にコツがいります。SWの切り換えダイヤルの回し方によっては、感度が落ちることがあります。背景ノイズ音の大きさで正しく切り替わったかを確認しましょう。修理完成までには、スムーズに切り換えられることを期待しています。

SW2は8MHz〜12MHzです。ここも同様に1MHz毎に確認を行います。

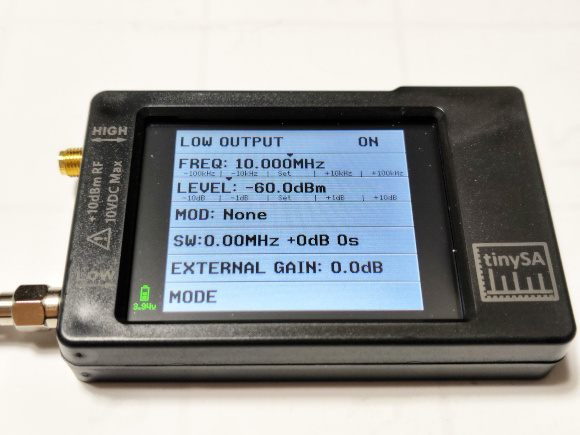

（10MHzで試験電波発信中）

どの周波数でも「ピロピロ」音を確認出来ました。

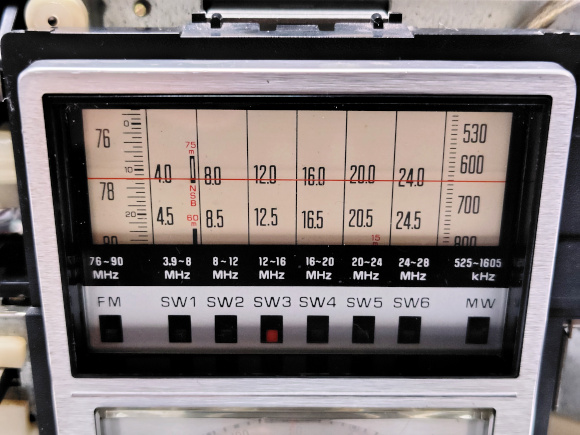

（SW3に切り換えました）

SW3もSW2と同様に切り換え時にコツがいります。まあ、修理完成時までにはなんとかなるでしょう。

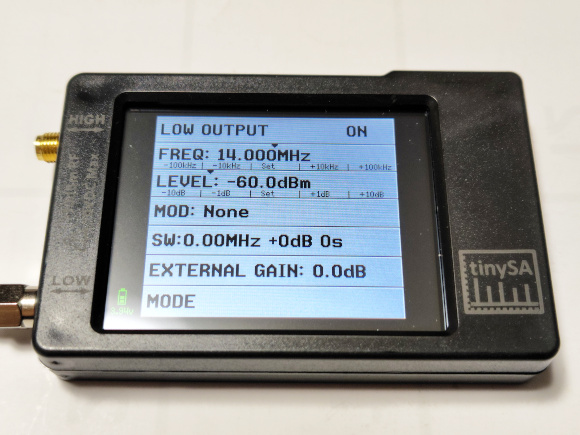

（14MHzで試験電波発信中）

SW3は12MHz〜16MHzです。1MHz毎に受信を行い、「ピロピロ」音を確認することが出来ました。

（SW4に切り換えました）

SW4の切り換えはスムーズです。SW2、SW3にだけ切り換え時にコツがいります。

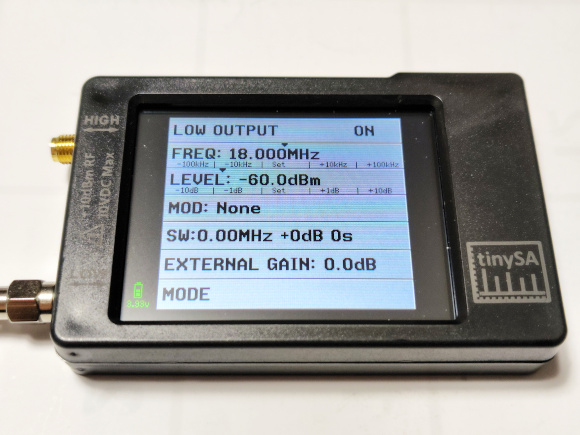

（18MHzで試験電波発信中）

SW4は16MHz〜20MHzです。同様に1MHz毎に受信して「ピロピロ」音を確認することが出来ました。

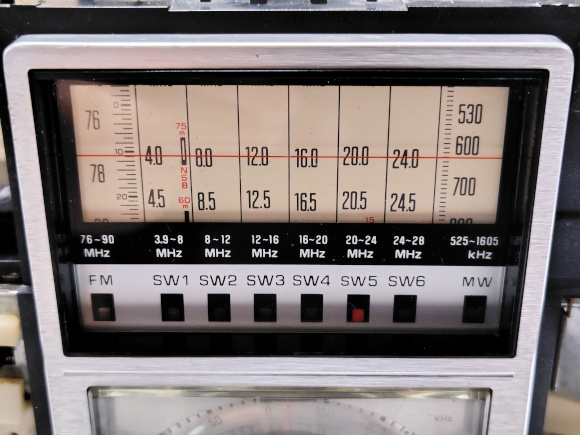

（SW5に切り換えました）

SW5もスムーズに切り替わります。

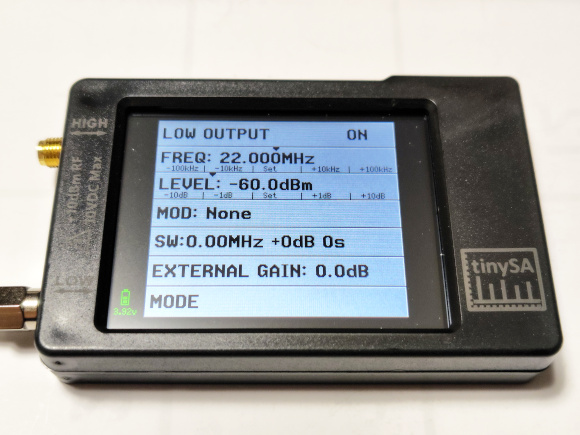

（22MHzで試験電波発信中）

SW5は20MHz〜24MHzです。同様に1MHz毎に受信して「ピロピロ」音を確認することが出来ました。

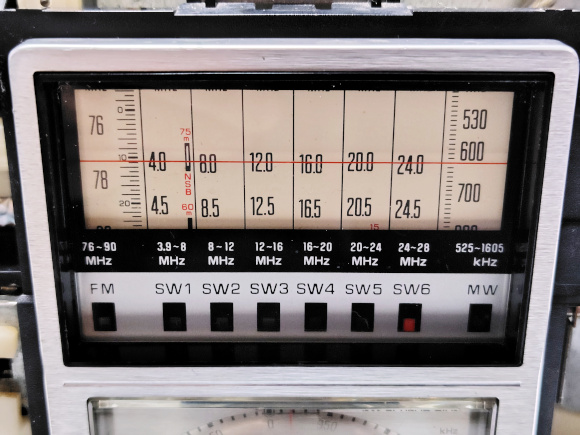

（SW6に切り換えました）

SW6も問題なく切り替わります。

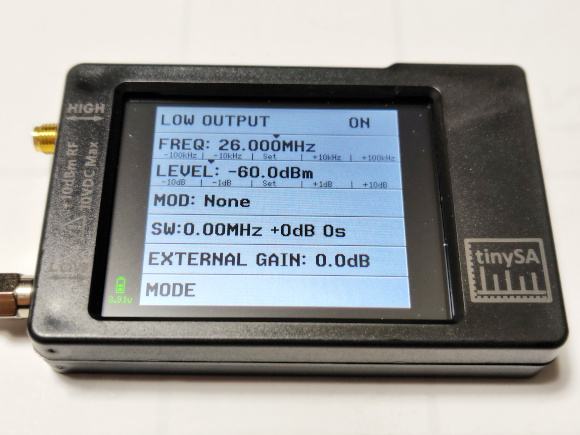

（26MHzで試験電波発信中）

SW6は24MHz〜28MHzです。同様に1MHz毎に受信して「ピロピロ」音を確認することが出来ました。

SW受信の確認で感じたことは、どちらかと言うと低い周波数より、高い周波数のほうが感度が良いように感じました。SW帯域確認用の信号出力レベルは全て-60dBmとしましたが、SW5、SW6の部分はもう少し出力レベルを落としても「ピロピロ」音をはっきりと確認することが出来ました。まあ、アンテナ接続部分のマッチングもあるとは思いますが、総じてSW帯域の受信は正常であることを確認出来ました。

ここまでで、中波も短波もFMも受信出来ることが確認出来たので、次回からは少し細かい部分に迫っていきましょう。これからもRF-2200は楽しく続いていきます。
