RF-2200 ロッドアンテナを交換する
短波受信の確認を行う前に、ロッドアンテナを交換しておきましょう。私のRF-2200のロッドアンテナは下の写真の通り、曲がっていて、先端がもげているので、アンテナを伸ばすことが出来ません。収納も出来ず、このままの状態になっておりました。

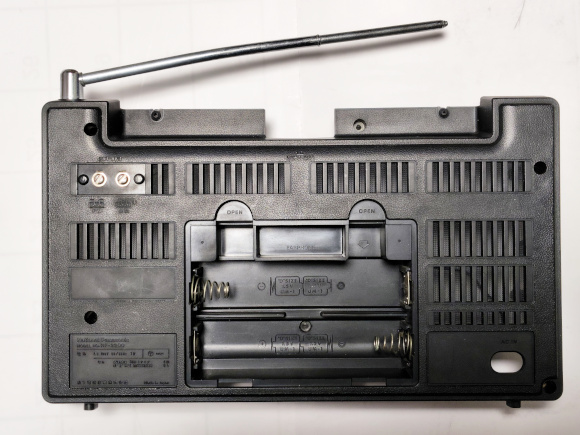

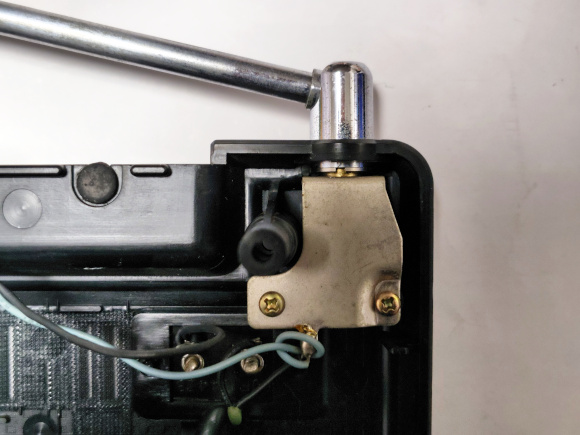

（ロッドアンテナの現状）
当時の微かな記憶しかないので、ロッドアンテナがどれほどの長さがあったのか、よく覚えておりません。交換用の同じアンテナを取り付けようとすると、もう一台中古品のRF-2200を購入するしかないので、それでは本末転倒。どうにかして今の技術で復活させるしかありません。

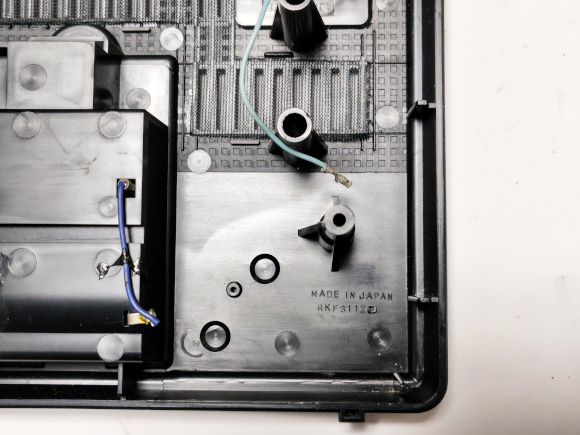

（ロッドアンテナの取り付け部）
まずは、ロッドアンテナをケースから取り外します。アンテナターミナルにセラコンで接続されている箇所のはんだを外してからネジを緩めて取り外します。

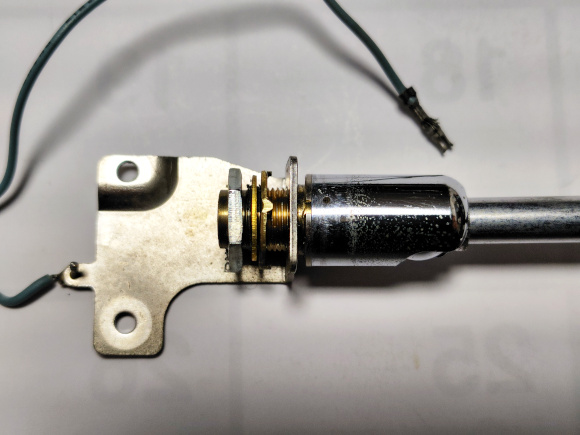

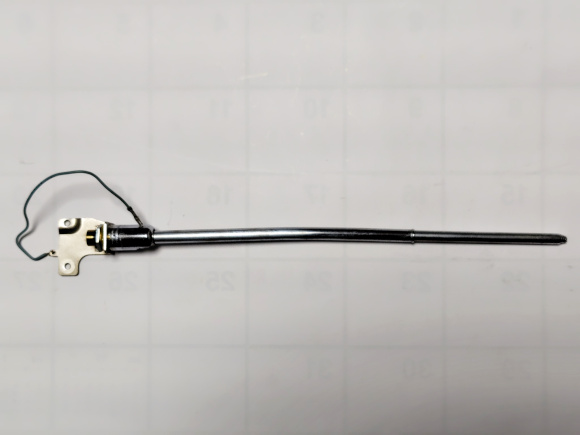

（取り外したアンテナユニット）
私の場合、これ以上ロッドアンテナを縮めることが出来ないので、ケースからの取り外しに苦労しましたが、どうにかしてユニットを取り外すことが出来ました。

（ワッシャーなどの順番を間違わないように）
さらに台座からユニットを取り外しますが、ワッシャーの順番や方向を間違わないように、写真にとどめておきましょう。

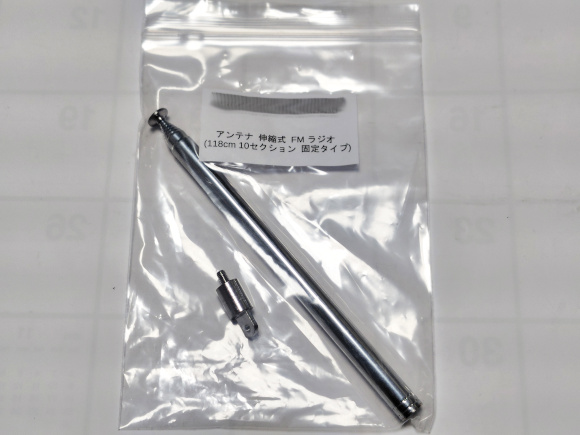

（ネットで購入したよく似たアンテナ）
さて、交換用にどんなアンテナが必要か全くわかりませんが、Amazonで上写真のアンテナをポチリました。FMラジオ用で結構な長さがあるので、まあ良しとしておきましょう。

（届いたアンテナの根本）

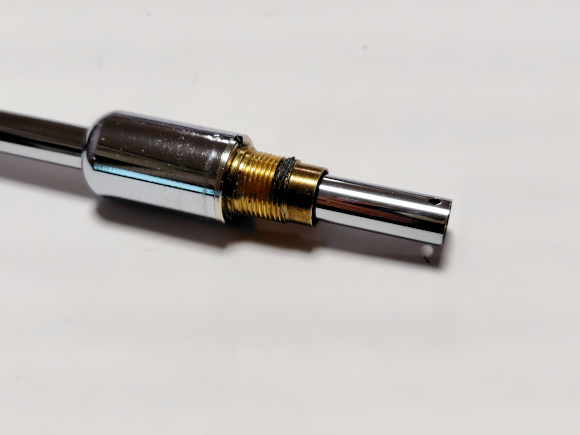

元々ねじ込み式で交換用に出来ているため、RF-2200には全くフィットしません。太すぎます。根元を破壊して同じ太さになるまで、破壊していきます。

（根元を破壊すると簡単にどんどん細く出来ます）

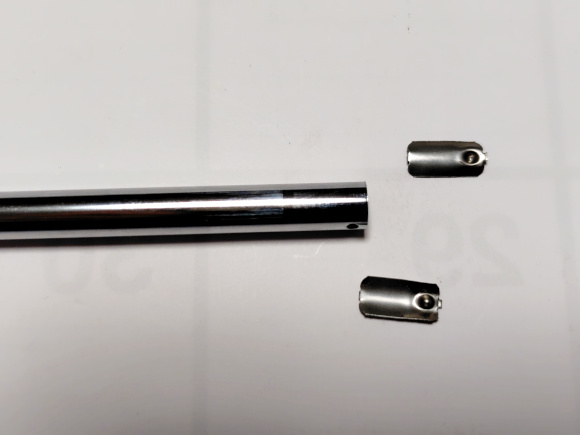

根元を破壊して、アンテナを縮めて行くと上写真のような臓物が排出されて、アンテナを細く出来ます。RF-2200のアンテナユニットに通すためには、下3段分を取り外しました。

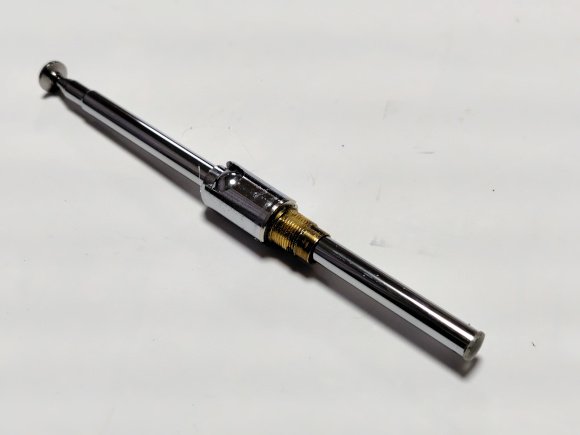

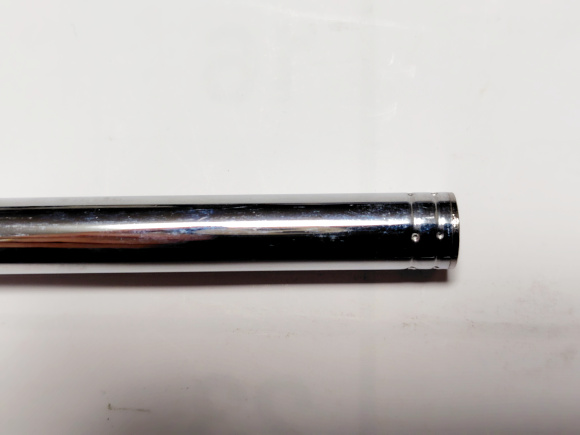

（現物のアンテナの根本）

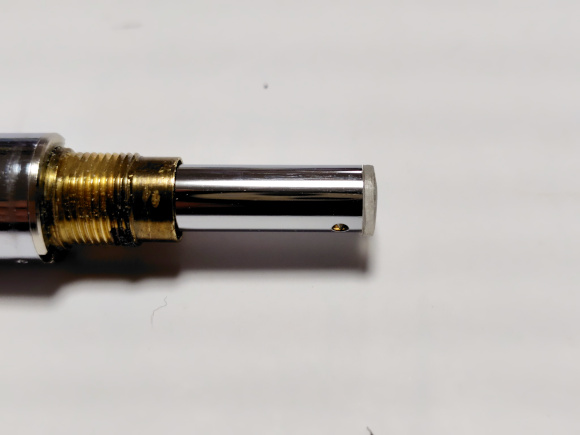

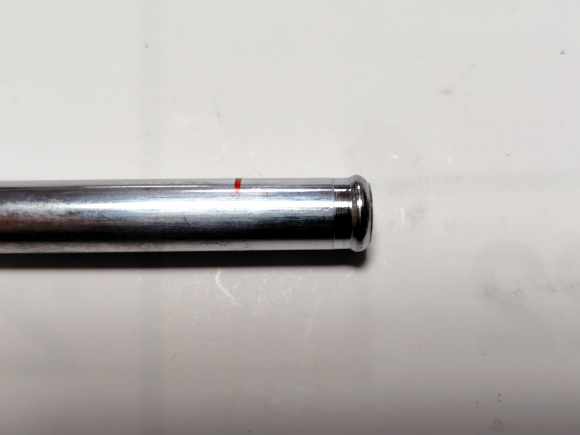

現物のアンテナの根本は上写真のように、加工されています。これはストッパーにもなり、アンテナを倒して使う時の回転中心にもなります。さてこれをどうやって再現するか、かなり悩みました。試行錯誤で試作を繰り返し、ある方法に辿り着きました。

（交換用アンテナをユニットに通す）
まず、交換用アンテナをユニットに通してから以降の作業に入ります。順番を間違えるとアンテナを挿すことが出来なくなります。案外、交換用アンテナもユニットにピッタリフィットしています。

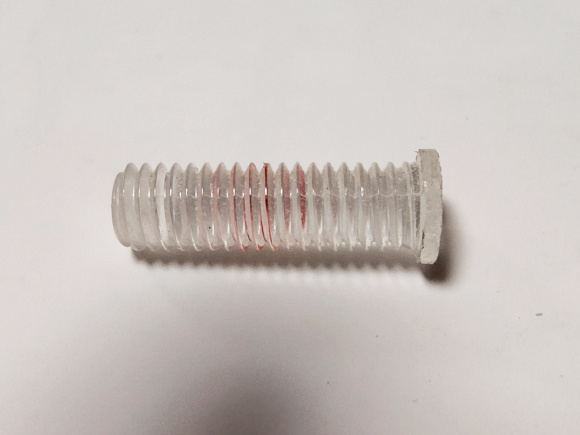

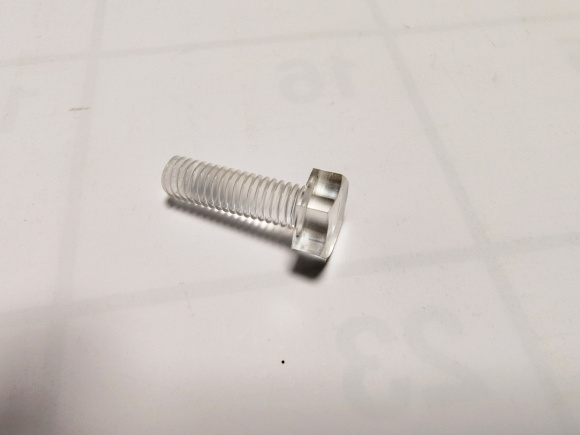

（ここでポリカ製のネジ登場）
私の製作の定番のポリカ製のネジを使います。前回のジャイロアンテナの修理で使用した物の余りを持ってきました。これを地道に加工してストッパーを再現します。

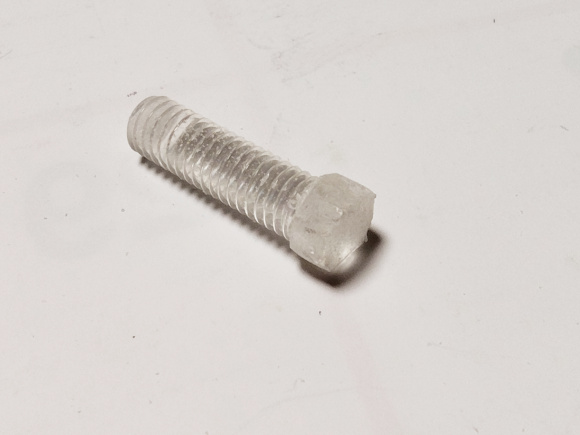

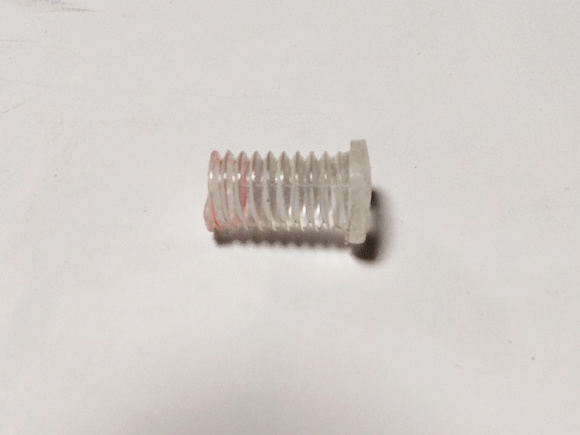

（ネジ頭を加工していきます）
ポリカは樹脂なので、加工がしやすく、比較的固いのが特徴です。耐久性を期待してはいけませんが、実使用には耐えると思います。

（ネジ頭を薄く、小さくしていきます）
根性と気合で加工を進めます。どれほどまでにすれば良いか判りませんので、最後はユニットに入れて調整することになります。

（ネジの長さを半分くらいでカットします）
アンテナに入れ込む部分は出来るだけ短くしたいのですが、短くし過ぎると、強度を保てなくなりますので、半分くらいでカットします。

（嵌め込んで確認）
この状態ではまだゆるゆるです。嵌め込んだ部分を上にして、ユニットに収まるかを確認します。入らないようなら削って調整します。

（嵌め込み部を固定します）
アンテナ内部にホットボンドを流し込んで素早く嵌め込み部を押し込んで固定します。ホットボンドなので、最悪周辺を温めれば嵌め込み部を取り外して再調整も可能との認識です。

（調整が完了したアンテナユニット）
ホットボンドが固定した段階で、次の確認を行います。アンテナが上側に抜けないか。その時ユニット内で固定されるか。合わせて、アンテナを倒すことが出来るか、です。固定はちょっと緩めかもしれませんが、なんとか出来上がったと思います。

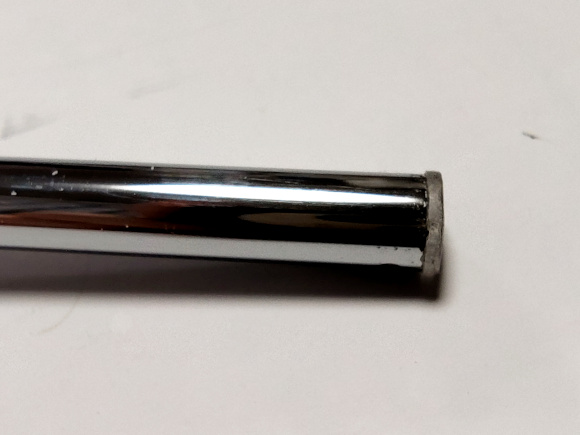

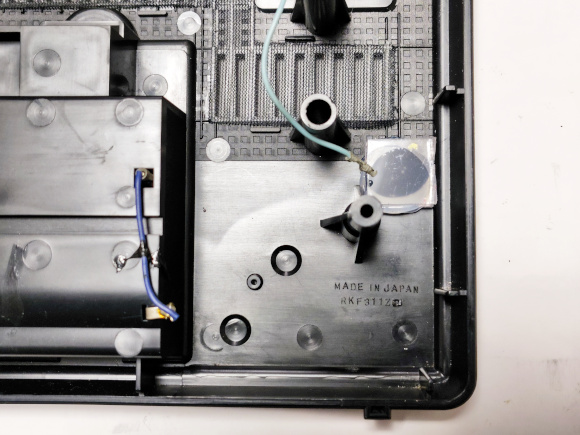

（アンテナの下側への抜け落ち）

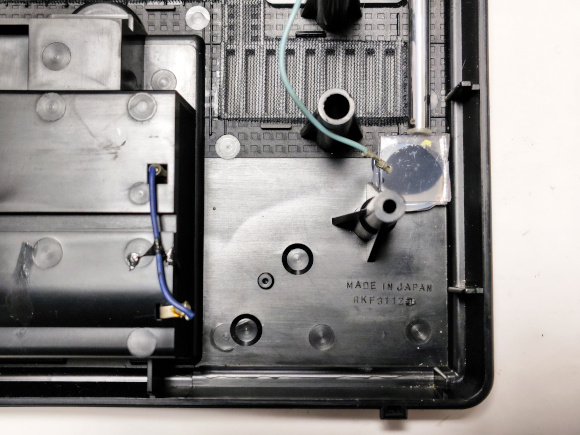

現物のアンテナの収納方法についてもあまりよく覚えていないのですが、アンテナを立てた状態で縮めていくと最後まで縮んでから、ケースに収納されたように思います。しかしながら今回のものは最後まで縮む前にケースに収納されます。嵌め込み部分を樹脂で作っているので、どうしても力の細かい調整が出来ません。そこで、アンテナが先にケースに収納されても、バリコンの回路部分まで到達しないようにストッパーを設けることにします。上の写真のネジボスの辺りくらいにストッパーを作ります。

（ストッパーを設置）
2mm厚の樹脂板を3枚重ねてストッパーにします。1枚づつホットボンドで固定していきます。

（アンテナの落ち込みを回避）
ストッパーの設置によってアンテナを立てた状態で縮めても、回路に影響のある所まで落ち込まないように出来ました。

（アンテナを倒すことが出来る）

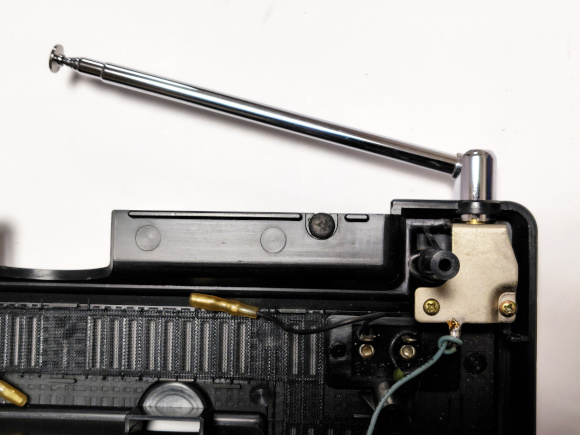

ケースに組み直してアンテナの動きを確認します。まず上の写真のように倒すことが出来る。

（アンテナをケースに収納出来る）
どこまでケースに収納出来るかは、ストッパーの配置次第ですが、一番太い部分（アンテナ一段目）がケースに落ち込まないようにしておくのがベストと思います。上の写真のように少し飛び出しています。二段目も少し飛び出していますが、これはアンテナの下から挿入した嵌め込み部のネジの長さの影響です。これも良しとしましょう。

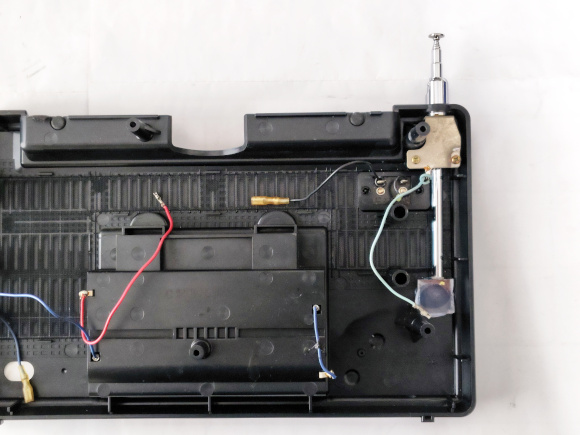

（アンテナを伸ばした状態で保持できる）

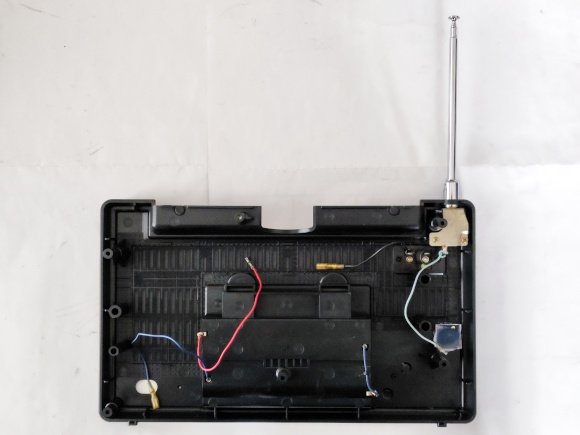

真っ直ぐ上に伸ばした状態で保持出来るかを確認します。写真は横倒して撮っていますが、立てた状態で保持出来ています。これでロッドアンテナの交換が完了しました。ネットで購入したアンテナの元の長さは118cmとなっていますが、下部3段を抜いていますので、伸ばした状態で約80cmになります。FM放送には良い長さになっているのではないでしょうか。これからもRF-2200は楽しく続いていきます。
