| NHKラジオ第二放送が終了し、地元民放AM放送もFMに移行した現在、AMラジオは必要でしょうか。いや、絶対に必要です。突然やってくる災害時に備えておきたい製品です。そこで今回は過去に製作した薄型AMラジオを改良して、備えることにしました。今回、改良した薄型AMラジオはこちらです。 | |

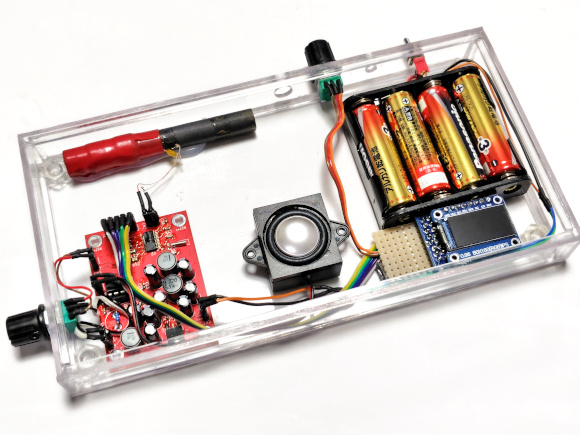

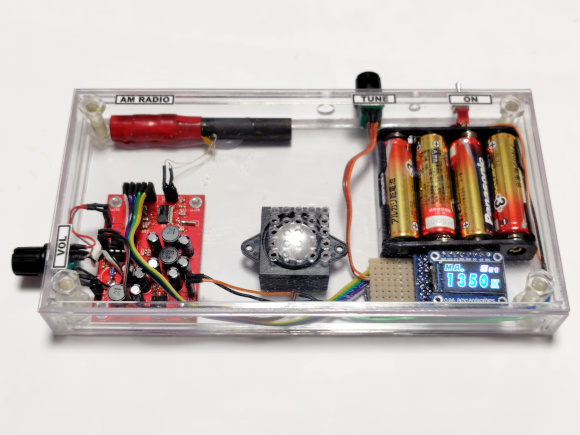

| (改良した薄型AMラジオ) | |
| すっきりとまとまりました。過去に製作した薄型AMラジオの記事はこちらを参照下さい。 | |
| 薄型AMラジオを作ろう | |

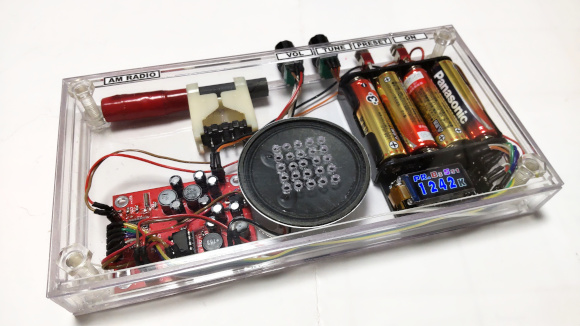

| (過去に製作した薄型AMラジオ) | |
| 今回改良したポイントは次の通りです。 ・液晶モジュールを入手可能なSPI接続タイプに変更 ・消費電力を減らすために、液晶のバックライトを約1分で消灯する ・液晶バックライトは消えていても選局ボリュームを回すと、点灯する ・ラジオの感度を全体的に上げるために、配置を見直した ・プリセットモードを無くし、マニュアルモードのみとした ・スピーカーを変更し聴きやすくした ・電池電圧検出を削除した |
|
| このモデルにはおもちゃから取り出した、パラレル接続タイプの液晶モジュールを使用していましたが、流石にメンテナンスに難があり、主要なモデルは既にSPI接続タイプの液晶モジュールに変更しておりましたが、このモデルも遂に変更となりました。 | |
![]() |
|

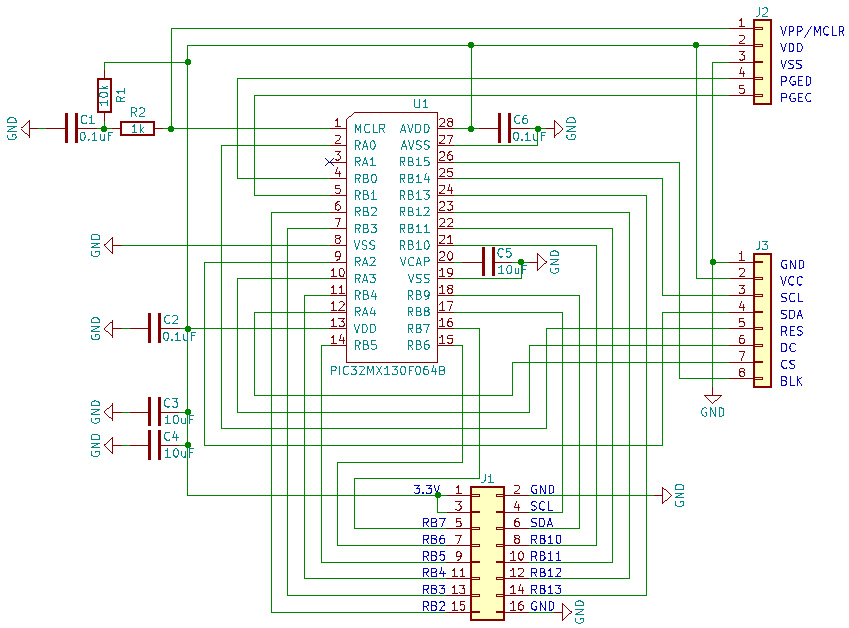

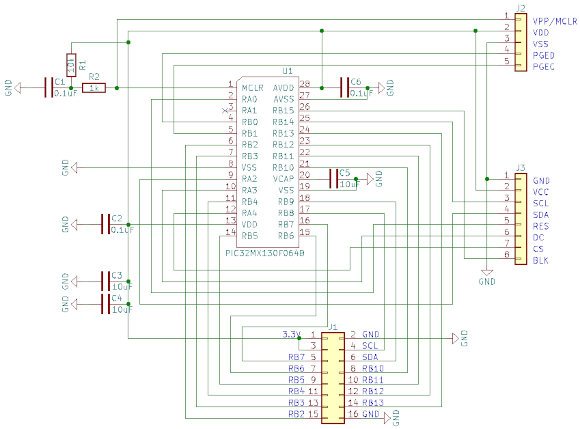

| (80x160ドットSPI接続液晶モジュール駆動のマイコン回路) | |
| マイコンはPIC32MX130F064Bを使用しております。注文時期により、SOPとSSOPタイプを所有していますが、今回はSSOPタイプのマイコンを使用します。 | |
![]() |
|

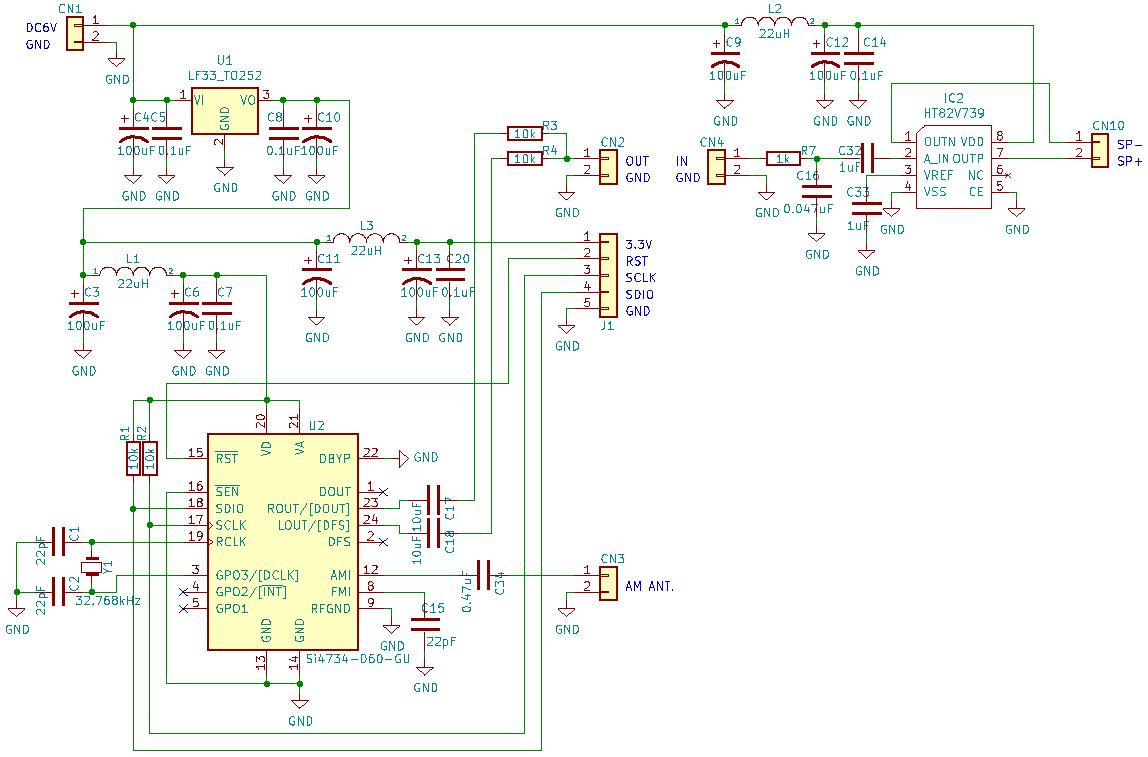

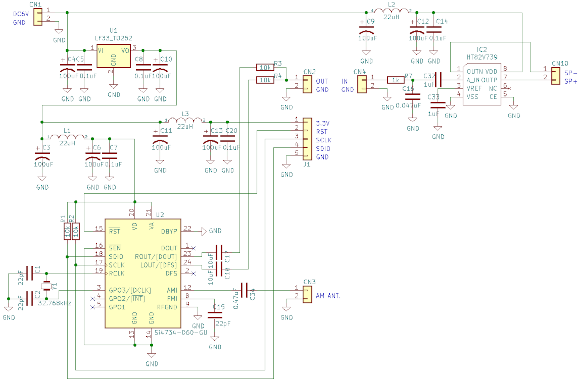

| (薄型AMラジオの回路図) | |
| 今回、回路を少し見直しています。過去の製作で音声回路がシャリシャリしていたので、AIに回路図を解析してもらったところ、AFアンプの前に入れているLCフィルターが6kHz付近でピーキングしているようだとの指摘を受けました。今までは気が付いていなかったのですが、そこでインダクタを取り外し、1kΩの抵抗に置き換えました。見事に効果が現れました。最近はいろんな場面でAIのお世話になっております。 | |
![]() |
|

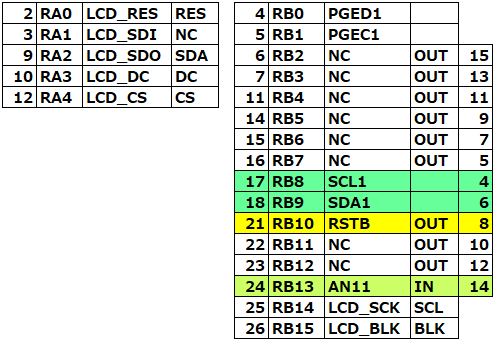

| (PIC32MXマイコンのポート割り付け) | |
| プリセットモード、電池電圧検出を削除したので、使用ポートは激減、選局用のアナログポートのみとなります。 | |
| 今回の内容について順に記します。 | |
| (ホルダー付きAMラジオ用バーアンテナ) | |

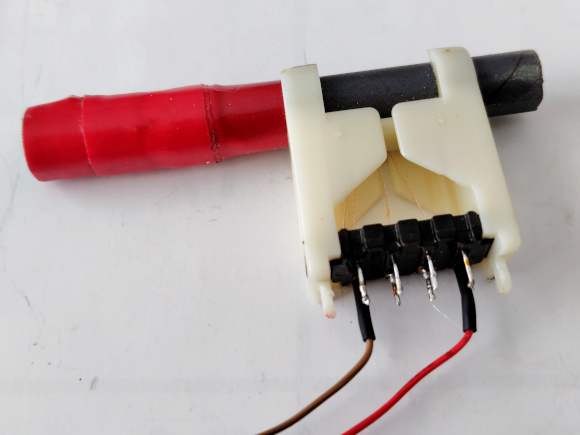

| このバーアンテナはその昔、デジットさんでいくつも購入させて頂きました。ホルダーがしっかりとしており、使い勝手は良いのですが。今回あることに気が付いて、ホルダーを取り外して使用することにしました。 | |

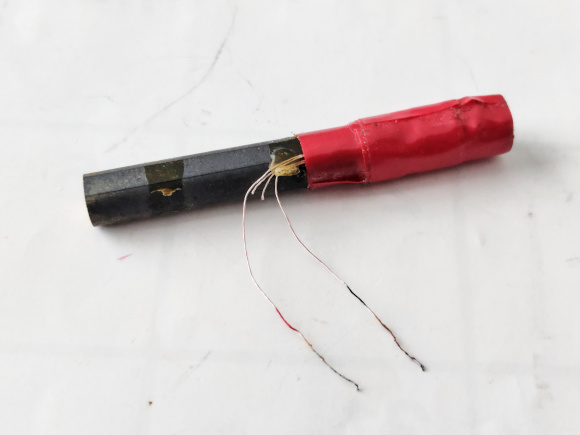

| (ホルダーを取り外したバーアンテナ) | |
| ホルダーはニッパーで破壊することで取り外せます。私がバーアンテナにビニールテープを巻いているのは、巻き線部分がフェライトコア上を移動しないようにするためです。使用する2本以外の線は根元でカットしておきます。 | |

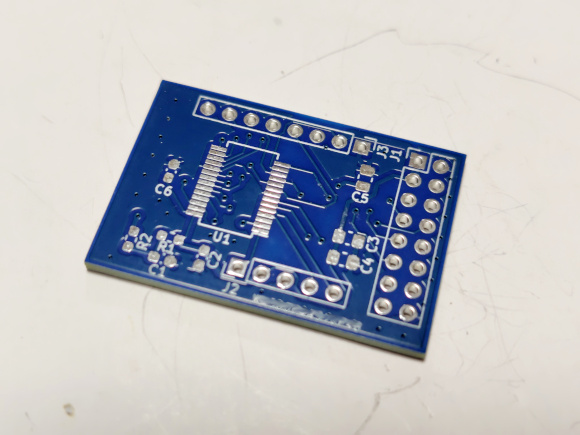

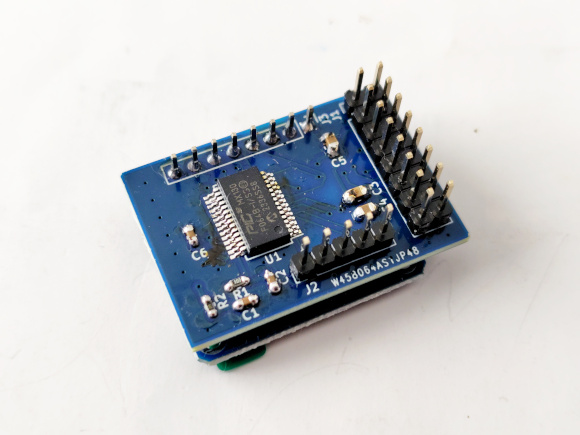

| (SPI接続液晶モジュール用マイコン基板) | |
| 専用プリント基板があると、製作がとてもはかどります。過去に作成したSSOPマイコンのタイプの基板を使用しました。 | |
| (マイコン、液晶モジュールなど全ての部品を搭載) | |
| 液晶モジュールとマイコンをモジュール化していますので、周辺への配線が減ってとても便利です。 | |
| (液晶モジュール側から見てもとてもシンプル) | |

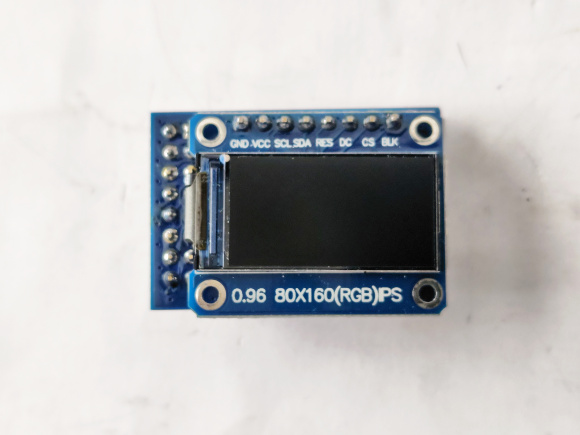

| SPI接続の液晶モジュールを使用することで、見栄えが大変良くなります。この液晶モジュールはAmazonでポチリました。今でも定期的に出ています。数枚買っておいても損はしないと思います。 | |
| (薄型AMラジオ改良版の配置) | |
| ラジオの感度を上げるポイントとして次の点を考慮しました。 ・バーアンテナからは配線を極力遠ざける この一点につきます。もともとDSPチップを使用したラジオなので、感度は充分なのですが、AMラジオだけにバーアンテナは周辺のノイズを拾いまくります。電源ラインからもノイズを拾います。 |
|
| (バーアンテナとDSPラジオチップとの配線は最短に) | |

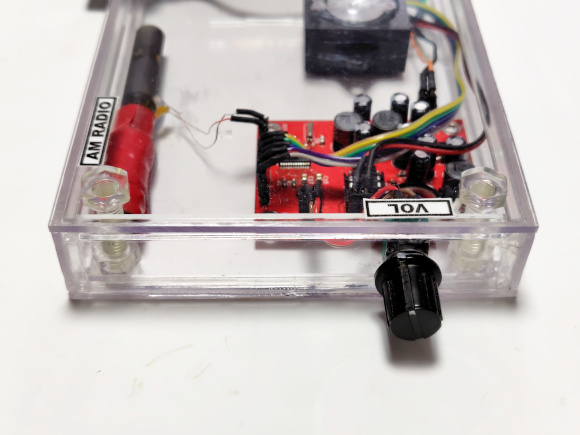

| 過去製作品はバーアンテナのホルダーがあったために、無駄に配線が長く、他の配線に近づく構造となっていました。今回はそれを排除するためにホルダーを取り外したのです。配線は極めてスッキリとしました。バーアンテナはホットボンドでケースにしっかり固定しています。 | |

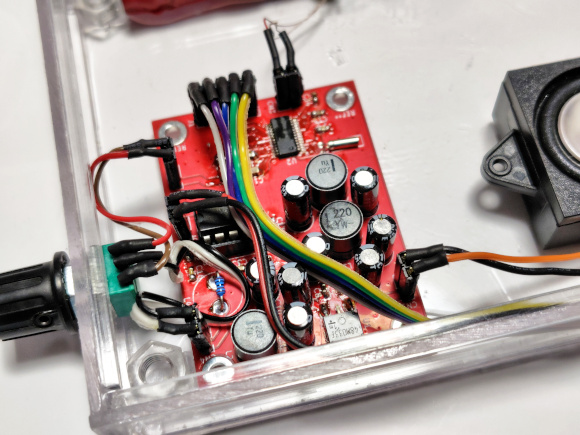

| (音量ボリュームも基板のそばに配置) | |
| デザインを重視したために、過去製作品は無駄にボリュームの配線が長すぎました。この配線からもバーアンテナはノイズを拾います。そこで思い切って別の部分に穴を開けて、ボリュームの配線を最短にしました。とてもグッドです。基板はホットボンドでケースに固定しています。 | |
| (スピーカーも変更) | |

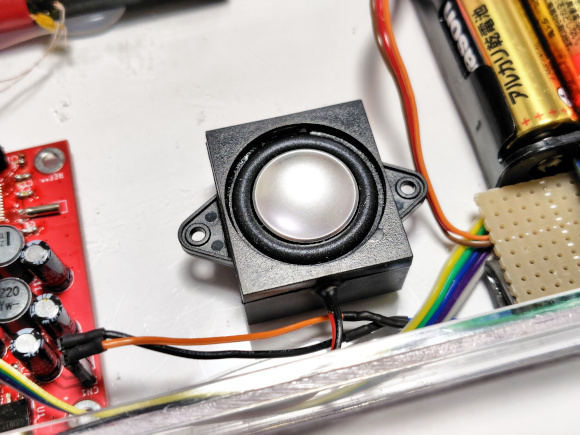

| 過去製作で使ったスピーカーは昔の自作ラジオなどに良く使われていたもので、ペラペラな音しか出ませんでした。まあ、ホームセンターで購入出来るので、それなりに便利ではあったのですが、ワット数が低く、聴きやすいとは思えませんでした。そこで最近良く使っているAmazonでポチれるスピーカーに変更しました。前のスピーカーより良い音を出してくれます。スピーカーは厚みのある両面テープでケースに固定しています。 | |
| (液晶表示も少し簡素に) | |

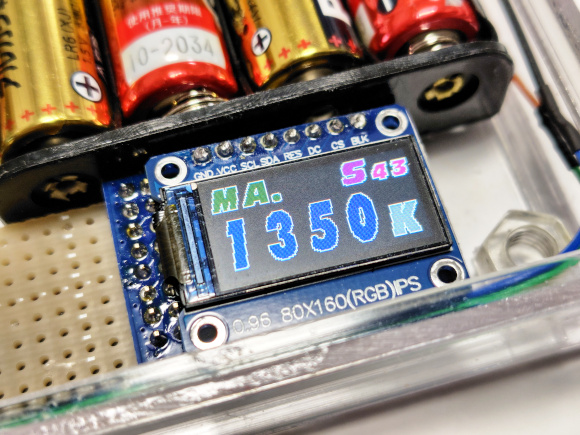

| マニュアル選局しかないのですが、液晶表示には「MA.」を残しました。右側の「Sxx」は受信信号の強さです。このマイコンと一体となった液晶モジュール部分もバーアンテナから極力離す必要があります。液晶モジュールからの配線は一旦ユニバーサル基板で受けてから行っています。ユニバーサル基板の部分を利用して両面テープでケースに固定しています。固定には厚みが必要なので、両面テープを何回も折り重ねました。 | |
| (電池BOX周辺) | |

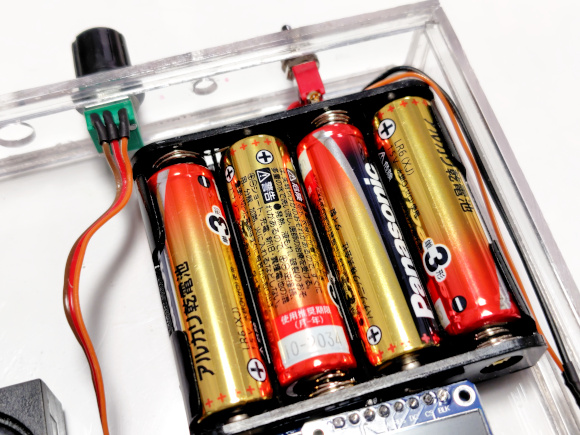

| 電源のラインは出来るだけバーアンテナから離すようにして、上の写真で電池BOXの右側に沿わせています。 | |
| (音量ボリュームの配線がスッキリしました) | |

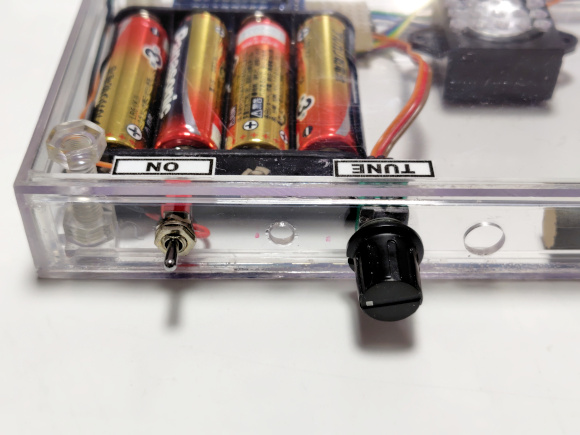

| (選局用ボリュームの配置) | |
| 過去製作での穴が残っていますが、そのままとしておきます。 | |
| 消費電流の測定ですが、スピーカーの音量を絞った状態で、液晶モジュールのバックライトON時61mA、バックライトOFF時34mAとなりました。バックライトにかなりの電流を消費していたことになります。バックライトは選局用のボリュームを動かさなくなってから約1分で消灯します。電源ON時と選局用ボリュームを動かすとバックライトは点灯します。自動的にバックライトが消えることで低消費電力化が実現出来ました。 | |
| PIC32MXのプロジェクトファイルはこちらです。 | |
| 放送局が減ってもまだまだAMラジオは必要です。皆さんも備えておきましょう。これからもオーディオクラフト工房をよろしくお願いいたします。 | |
|
|
|
|
