単二型ゼロボルト電池を作る

家族から連絡があり、子供がおもちゃで遊んでいるのだが、動くスピードが早すぎて、うまく遊べないので、どうにか出来ないかという相談であった。まずはこのおもちゃの動きを見て欲しい。

ベルトコンベヤーの動きが速すぎるのである。このおもちゃは単二電池2本で動いている。

（単二電池2本駆動）

家族からはこの動きを遅くする方法を考えて欲しいとのこと。そこで私は考えた。通常のモーターであれば電池1本でも動いていた記憶がある。このおもちゃを電池1本で動かせるようにすれば良いのではと。

そこで、更に私は考えた。電池を1本取り外して、電極をショート短絡させる。ワニ口クリップのリードでつなぐか。いやいや、それでは子供が遊ぶ時にワニ口が外れて動かなくなる可能性もある。

そこで私は閃いた。ゼロボルトの電池を作ろうと。まず単二電池の大きさをネットで検索。大体の大きさがつかめた。このサイズなら、これで実現出来るのではと。100均とホームセンターに急ぐ。

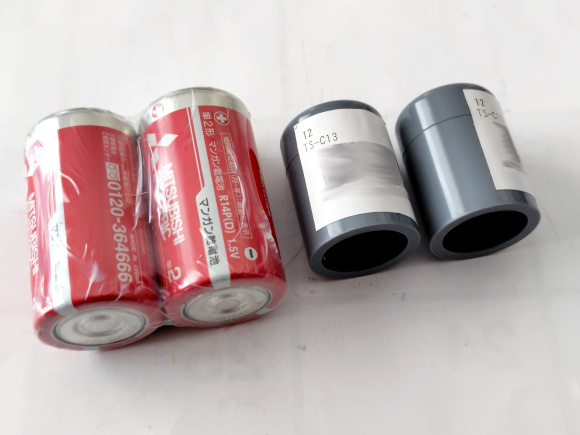

（単二のマンガン乾電池と塩ビパイプ）

TS-C13の塩ビパイプの蓋がどうやら単二電池とよく似た太さである。これを利用してみよう。マンガン電池は電極を利用するのに購入した。アルカリ電池からは電極が取れないはずなので、ここはマンガン電池一択である。

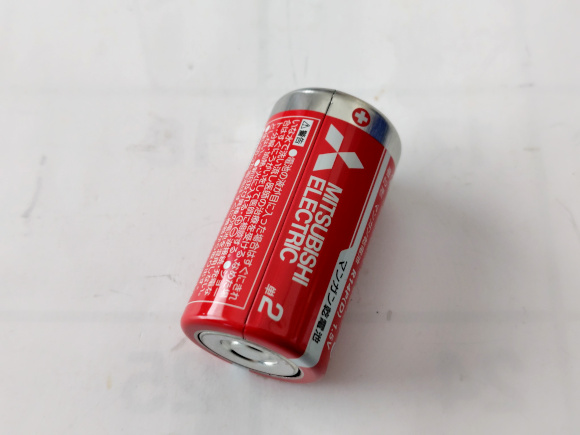

（マンガンの単二電池を分解していく）

自分が子供の頃、よく電池を分解していた記憶がある。まずは周囲の金属ケースが取れるはず。

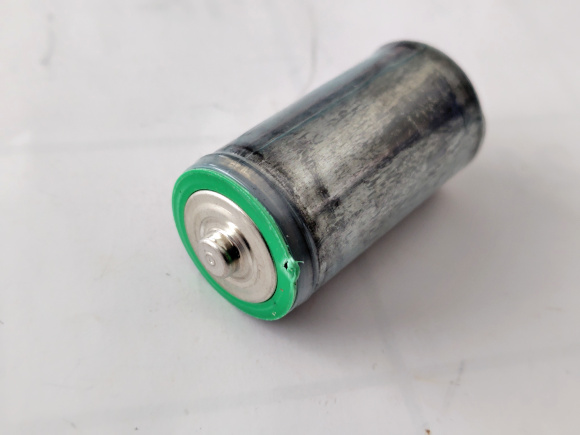

（外周ケースが剥がされた単二電池）

外周の金属ケースはニッパー等を使用すると、簡単に取り外すことが出来た。電極もぽろりと。残った部分はこの後、安全に廃棄した。

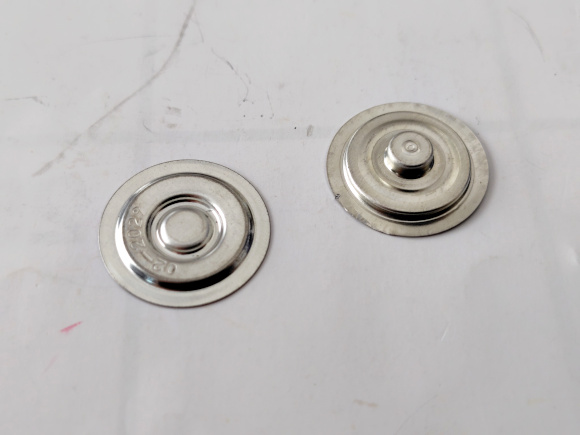

（プラス電極とマイナス電極を使用する）

次に塩ビパイプを電池の長さに合わせて切断する。最終的にはプラス電極の飛び出しがあるので、その分を差し引いて長さを決めるべし。

（これくらいの長さでカット）

物がそれほど大きくないので、切断に苦労したが、塩ビパイプのノコギリを使用した。

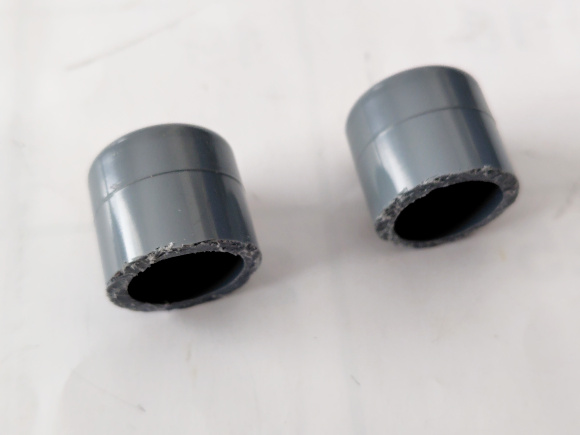

（流石に切断面がガタガタ）

切断面はやすりで磨いて滑らかにしておこう。

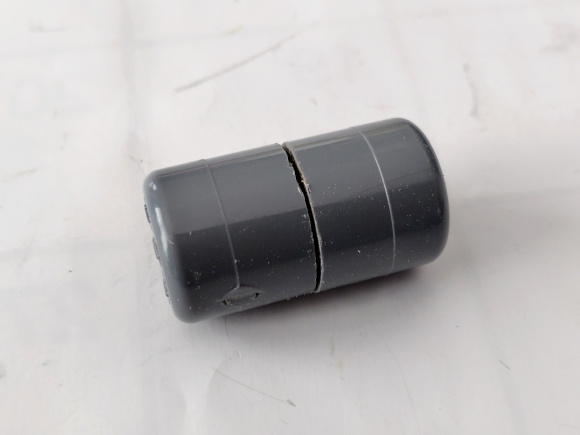

（こんな感じに仕上がる予定）

最後にはホットボンドで固定するので、長さが適切になれば隙間はそれほど気にすることはない。

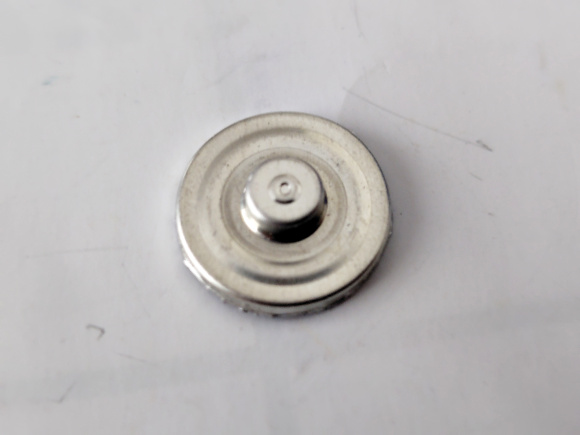

（プラス電極の周辺部分をカット）

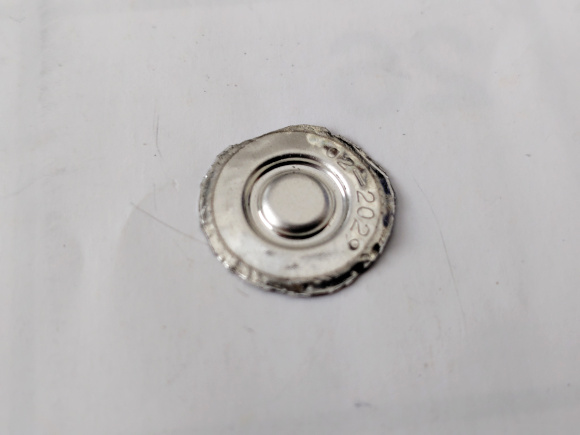

（同じようにマイナス電極の周辺もカット）

電極をそのまま使用すると塩ビパイプの太さからはみ出てしまうので、周辺部分をニッパーなどでカット。マイナス電極がすこしいびつになった。あとで整形しておく。

（塩ビパイプに穴を開ける）

電極間をつなぐリード線用の穴を開ける。φ6mm程度で。

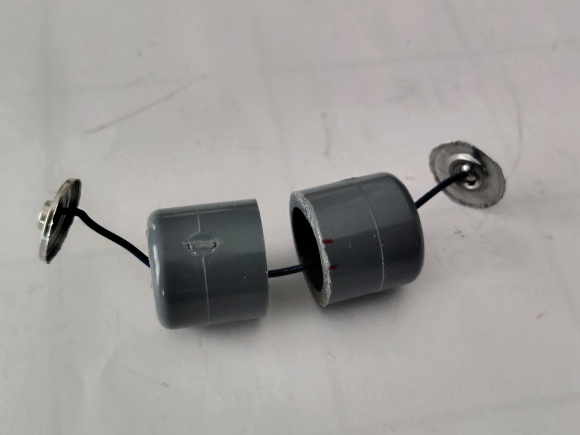

塩ビパイプにリード線を通して、各電極にはんだ付け。

（電極をホットボンドで塩ビパイプに固定）

電極側にたっぷりのホットボンドを付けて塩ビパイプに固定。ちょっとの時間電極をホールド。

（リード線用の穴にもしっかりとホットボンドが流れ込み）

電極はしっかりと塩ビパイプに固定されている。塩ビパイプの合わせ面にもホットボンドを塗って固定。

（おお、もうこれは単二電池そのもの）

しっかりとホールドしながらホットボンドの固まるのを待つ。

（一応、外周にポリエチレンテープを巻く）

見栄え用にポリエチレンテープを巻く。単二型ゼロボルト電池の完成。早速おもちゃに投入。

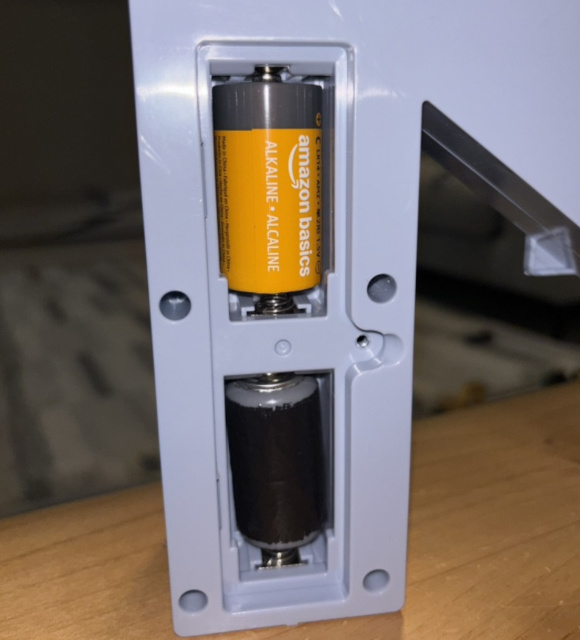

（ぴったりと収まった）

電池1本になった時の動きを見てみる。

これは素晴らしい。ベルトコンベヤーの動きが丁度良い具合に。家族みんなで拍手。私は満足感に浸る。単二型ゼロボルト電池の誕生の話、完結。
