RF-2200 RF GAINコントロールを確認する

今回はRF GAINコントロールの部分を確認します。

（中波・短波用RF GAINコントロール）

通常、RF GAINコントロールのボリュームはHIGH(10)の位置で受信をしていると思いますが、電波が強力すぎて音が歪む時や、激しいノイズがある時、近隣に強力局がある時などに、GAINを絞って調整します。このボリュームが正しく動作しているかを確認します。

（現在のRF-2200の状態）

現在もRF-2200は上の写真のような状態なので、まず、GAIN調整用のボリュームの隙間から接点復活剤を少し入れてボリューム自体を滑らかにしておきます。その部分が落ち着いてから確認を進めていきます。

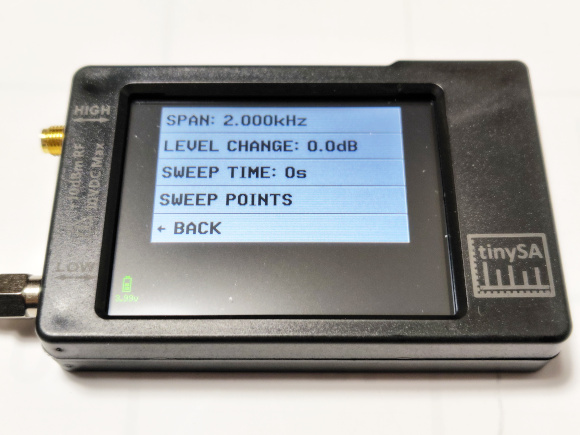

（tinySAからはSWEEP信号を出力します）

いつものように、確認用には上の写真の内容でSWEEP信号を使います。受信した時に信号音の判別がつきやすいです。

では短波帯から確認していきます。確認方法としてはGAIN HIGHでtinySAからの信号を受信する。次にGAIN LOWでそのレベルをどこまで上げれば受信できるようになるかです。

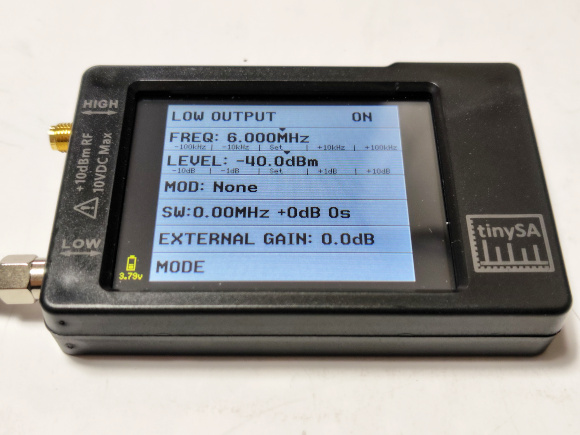

（GAIN HIGHで6MHzの信号を受信）

（GAIN LOWでは20dBm上げないと受信出来ないことを確認）

上の写真の通り、GAIN LOWの時にはtinySAの信号レベルを上げないと受信出来ないことからGAINコントロールは正しく動作をしていると確認が出来ました。このやり方で短波帯全てを確認します。

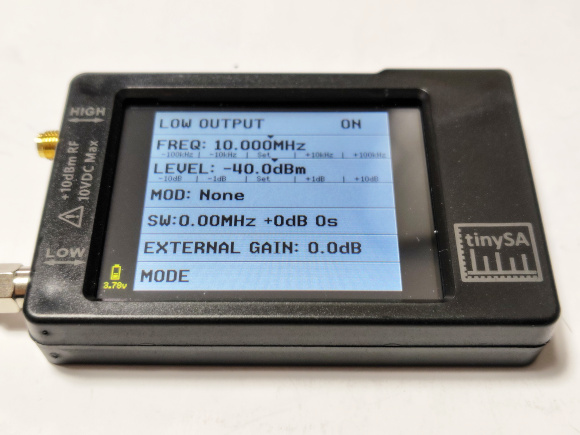

（10MHzで確認中）

（14MHzで確認中）

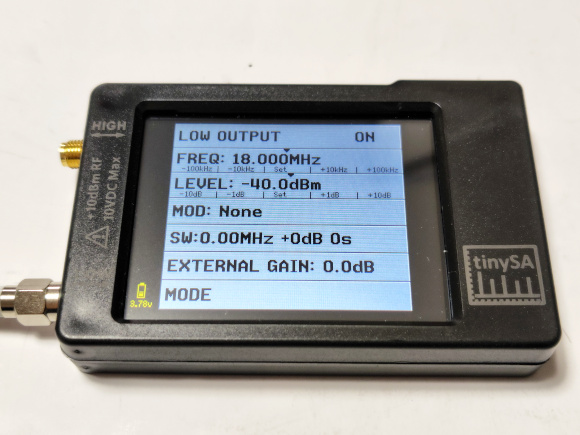

（18MHzで確認中）

（22MHzで確認中）

（26MHzで確認中）

短波帯全てでRF GAINコントロールが正常に動作していることを確認出来ました。続いて中波帯の確認を行います。

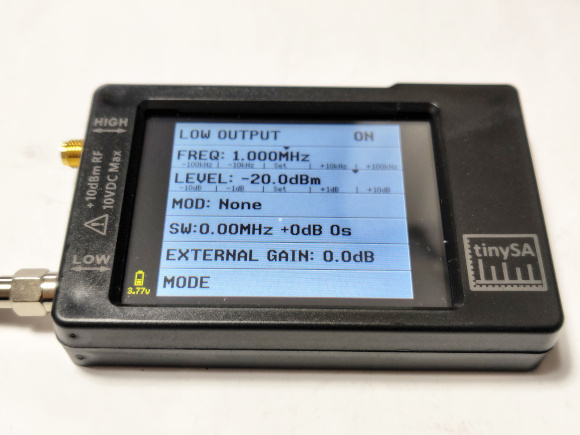

（GAIN HIGHで信号が受信出来ていることを確認）

（GAIN LOWでは40dBmレベルを上げないと受信出来ないことを確認）

中波帯は短波帯に比べてGAINの効きが大きいようですが、GAINコントロールが正常に動作していることが確認出来ました。最近の確認作業の記事はtinySAの画面の写真ばかりですが、一応記録として残しておきます。

実際の放送受信でも、RF GAINを調整することで、受信信号の強弱を確認することが出来ています。これからもRF-2200は楽しく続いていきます。
