RF-2200 クリスタルマーカーを確認する |
| 今回はこのラジオの肝であるクリスタルマーカーについて確認していきます。 |
 |
| (クリスタルマーカーの操作スイッチ) |
| まず、このクリスタルマーカーとはなんぞやというところから話をしなければなりません。このRF-2200にはこのクリスタルマーカーと周波数チューニングのダイヤル機構を合わせて操作することにより、アナログラジオでありながら、周波数直読という離れ業を行うことが出来たのです。その周波数直読の誤差を出来るだけ少なくするために、このクリスタルマーカーでダイヤル機構の誤差をリセットすることが出来ました。 |
 |
| (現在のRF-2200の状態) |
| まだRF-2200は上の写真のような状態ですが、まずSWモードにして、XX.000MHz付近に周波数ダイヤルを合わせます。500kHzのマーカーSWをONにしながら周波数ダイヤルを回すとダイヤル機構がメモリ「0」のところでロックされます。そのままダイヤルを微調整すると「ピー音」が聞こえていたのが突然「無音」になります。その位置がXX.000MHzとなるのです。これでマーカー周波数とダイヤル機構が同期したことになるのです。その後500kHzマーカーSWをOFFにしてダイヤルを回して受信したい周波数に合わせると、ダイヤルのメモリから周波数を直読出来るということです。短波放送の周波数の区切りが5kHz毎なので、そのレベルのといえばそれまでなのですが、当時のアナログラジオで周波数が直読出来るというこの機構を考案されて量産化されたということに驚きです。この調整はXX.500MHzのところでも可能です。メモリ「500」のところでロックされます。 |
 |
| (tinySAからはSWEEP信号を出力します) |
| さて確認方法ですが、そのXX.000MHzでロックされて「ピー音」が「無音」になったところにアンテナからtinySAで信号を入力して受信出来るかを調べます。tinySAから上写真のSWEEP信号をを出力します。SWの各バンドのセンターの周波数で確認します。まあクリスタルマーカーなので、周波数刻みはしっかりとしていると思いますが、確認だけはしておきましょう。 |
 |
| (6MHzで試験電波発信中) |
 |
| (10MHzで試験電波発信中) |
 |
| (14MHzで試験電波発信中) |
 |

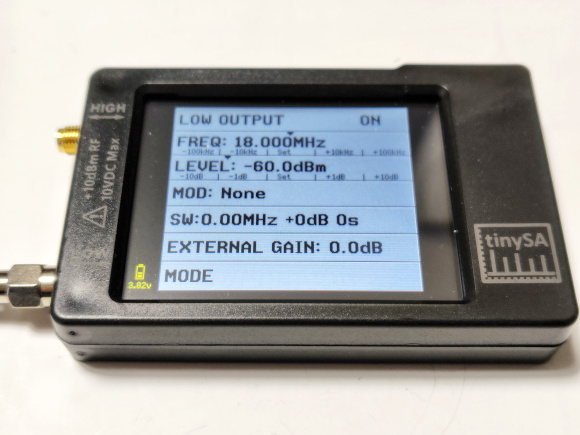

| (18MHzで試験電波発信中) |
 |

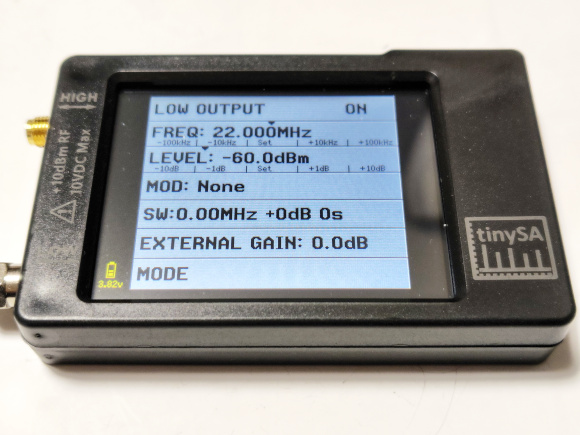

| (22MHzで試験電波発信中) |
 |
| (26MHzで試験電波発信中) |
| 調べた全ての周波数でクリスタルマーカーで合わせた位置でtinySAの電波を正しく受信出来ることが出来ました。 |
 |

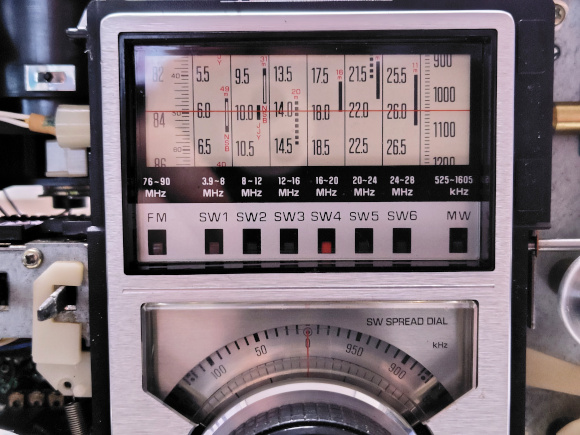

| (18MHzでクリスタルマーカーとダイヤル機構を調整した時) |
| このクリスタルマーカーには更に細かい調整が出来るように125KHzのモードがあります。XX.125KHz付近にダイヤルを合わせて125KHzのマーカーSWをONにします。そのまま500KHzのマーカーSWをONにしながらダイヤルを調整するとXX.125KHzのところでダイヤルがロックします。そのまま「ピー音」が「無音」になるようにダイヤルを調整するとXX.125KHzで調整が完了します。この部分も確認しておきます。 |
 |
| (6.125MHzで試験電波発信中) |
| tinySAから6.125MHzで電波を発信します。 |
 |
| (6.125MHzでダイヤルをロックして調整) |
| ダイヤルを6.125MHzでロックして調整後、500KHzマーカーSW、125kHzマーカーSWをOFFにしてtinySAからの電波を正しく受信していることを確認。同様に周波数を変えて行います。 |
 |

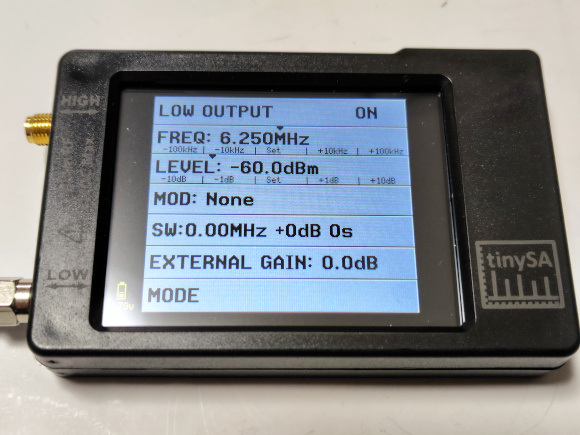

| (6.250MHzで試験電波発信中) |
 |
| (6.250MHzでダイヤルをロックして調整) |
 |

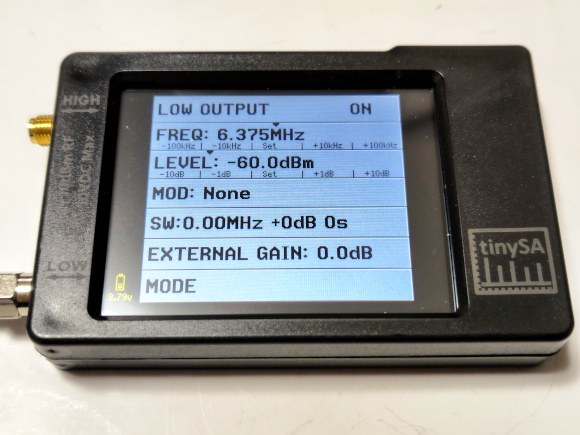

| (6.375MHzで試験電波発信中) |
 |
| (6.375MHzでダイヤルをロックして調整) |
| どの周波数でもtinySAの電波を正しく受信することが出来ました。まあ、クリスタルマーカーなので、周波数がずれることはないと思いますが、ここまで細かく調整することが出来るようにした技術者の方々に拍手を送りたいと思います。 |
| 最近は地味な確認ばかりですが、修理完成に徐々に近づきつつある感じがします。これからもRF-2200は楽しく続いていきます。 |
|
 |
