RF-2200 AM受信を確認する

前回までに切り換えスイッチなどのメンテナンスを行い、ほぼ中波、短波も含めたAM受信回路は修理出来ていると思います。修理というよりかは、スイッチの不良が原因だったということで、AM受信回路は何もしなくても生きていると思います。

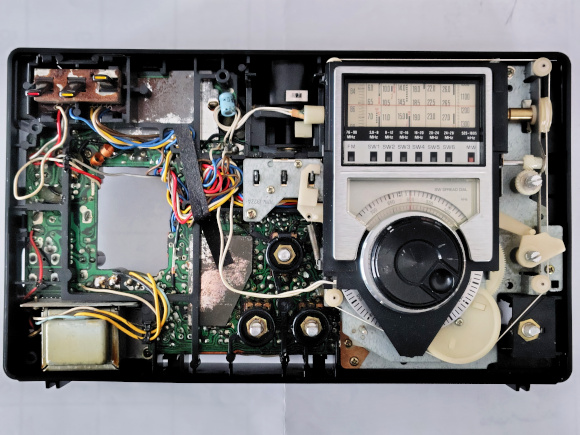

（現在のRF-2200の状態）

現在、RF-2200は表カバーと裏カバーを外した状態に戻っています。切り換えSWでAM放送が受信出来るようにします。

（AM放送にスイッチを切り換えました）

電源を供給して、tinySAを使ってAM回路が受信出来るかを調べます。

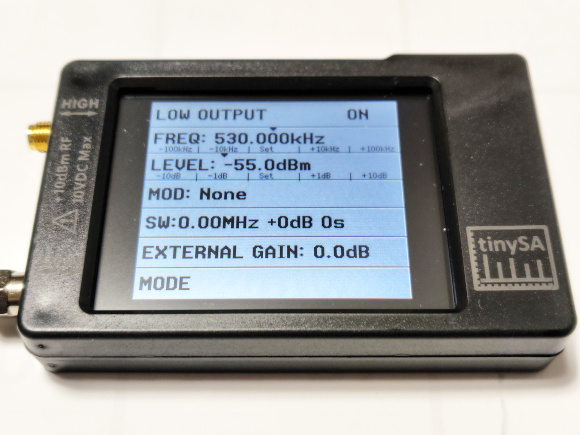

（530kHzで試験電波発信中）

tinySAの出力にロッドアンテナを接続し、そこからリード線を出して、RF-2200のジャイロアンテナに数回巻きつけます。tinySAのMODEはAMにするのではなく、まず上の写真でSWをタッチして下記のようにします。

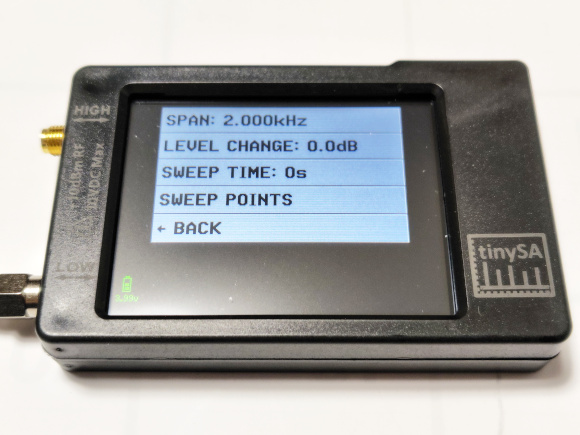

（tinySAからはSWEEP信号を出力します）

SPANを2kHz、SWEEPを0秒にします。これで出力すると、ラジオからは昔のゴジラ映画に出てくる空飛ぶ円盤の「ピロピロ」が聴けるようになります。AMモードで一定の周波数を出すより各段に信号が見つけやすいです。出力レベルを-55dBmにしても、ラジオから「ピロピロ」音が聴けるか確認していきます。530kHzでは確実に受信出来たので、600kHzから100kHz間隔で1600kHzまで確認します。

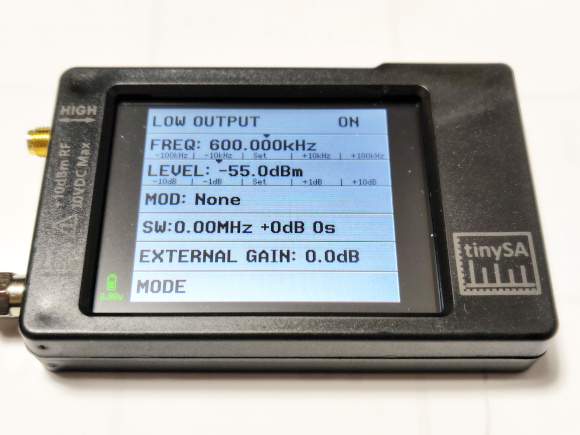

（600kHzでも確実に受信出来ています）

ここから100kHz毎に同じ同じ確認を行います。すでにAM回路は正常受信となっているので、通常のAM放送が聞こえると思います。

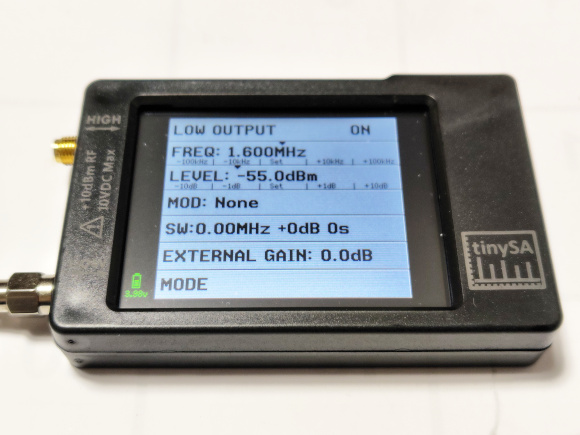

（1600kHzでも確実に受信出来ています）

ここまでの確認でAM放送は確実に受信出来るようになっていると考えて良いでしょう。確認の途中で通常の放送が聞こえるのでジャイロアンテナを回して、受信感度が変わることが確認できれば、もう完全にAM放送は受信出来る状態になっていると思います。今回は簡単に終えることが出来ましたね。これからもRF-2200は楽しく続いていきます。
