RF-2200 各スイッチをメンテナンスする
前回までで、FM受信は完全に回復したと思います。そこでAM受信を確認しようと作業を進めていると、どうしても放送が受信出来たり、感度が弱くなったりと不安定。SW受信も同様。色々とスイッチを触っていくうちに、BFOスイッチやバンド幅、クリスタルマーカーのスイッチ辺りが不安定になっていると判断。スイッチをオン・オフしてエージングを行いましたが、不安定なままです。そこで今回は思い切ってスイッチを分解して接点を清掃することにしました。

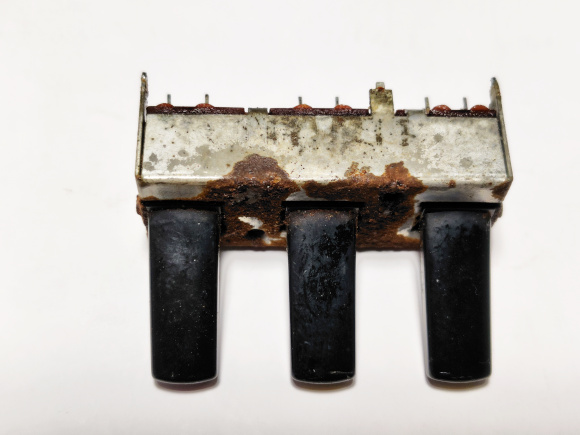

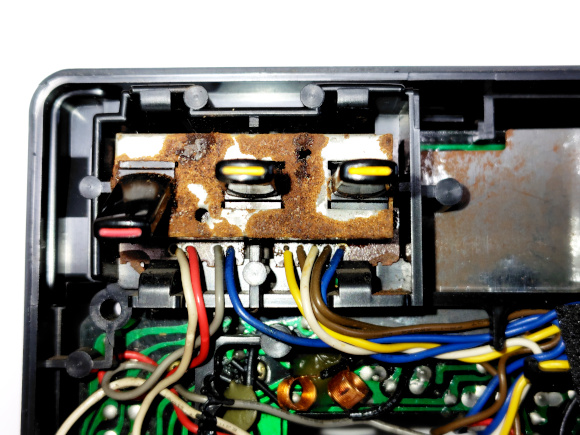

（電源、ライト、BFOスイッチモジュール）
このスイッチモジュールは簡単に筐体から取り外すことが出来ます。スイッチの接点を洗浄するために慎重に基板からスイッチ部分を取り外す必要があります。私ははんだ吸い取り線で取り付け部と端子のはんだを除去しました。

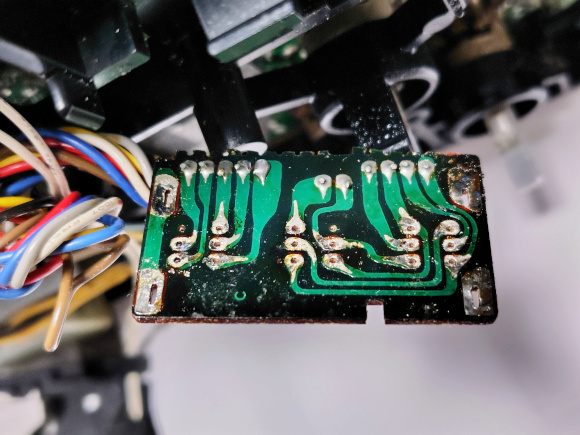

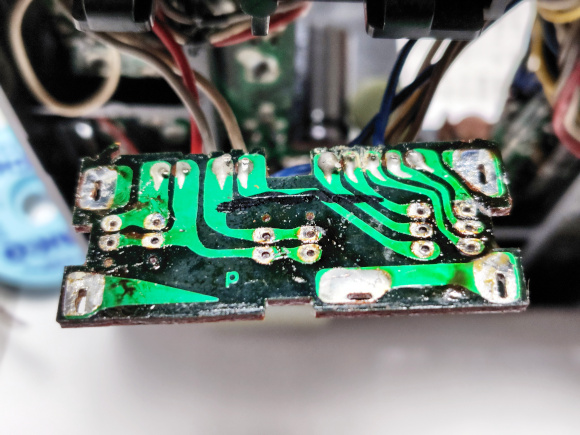

（スイッチを取り外した基板）
この部分、流石に、しっかりと作られています。吸い取り線ではんだを除去しても、基板からパターンが剥がれることはありませんでした。

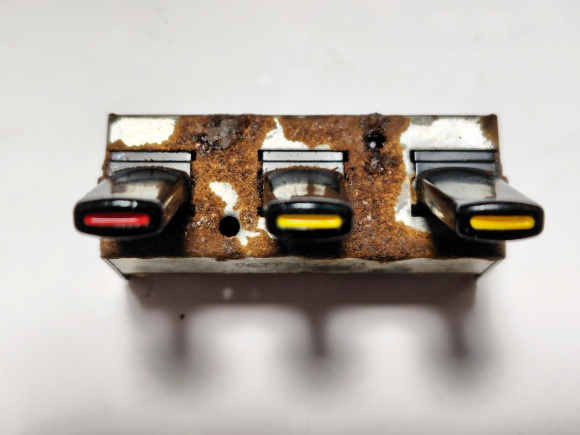

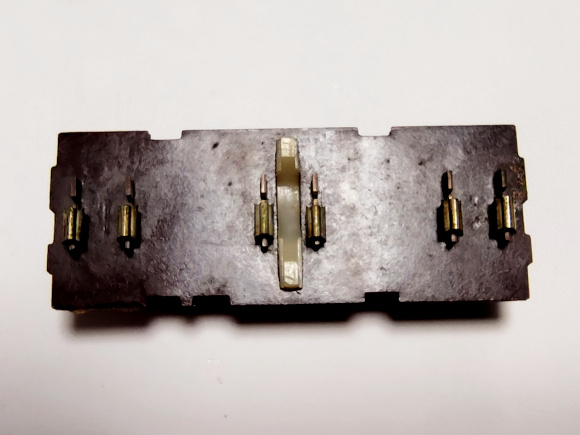

（スイッチケースは一部錆びています）
すこし錆がひどいですが、あんまり変なことをして壊したら元も子もないので、この部分はそのままにしておきます。外側からこの部分は見えないようになっています。

（ケースのツメ丁寧に起こします）
スイッチのケースから接点基板を取り外す時はツメを折らないように慎重に作業をします。接触片も変形させないように。

（これがスイッチの接触不良の原因か）
うわー！こりゃあダメですなあ。接点端子も、接触片も表面が痛んでいます。接触片はアルコールで洗浄。接点端子は柔らかい歯ブラシでアルコールでゴシゴシ。決して傷めないように。接点の表面はピンセットのとがったところで、ゴシゴシすると綺麗になります。洗浄後は自然乾燥させて、元通りにしましょう。

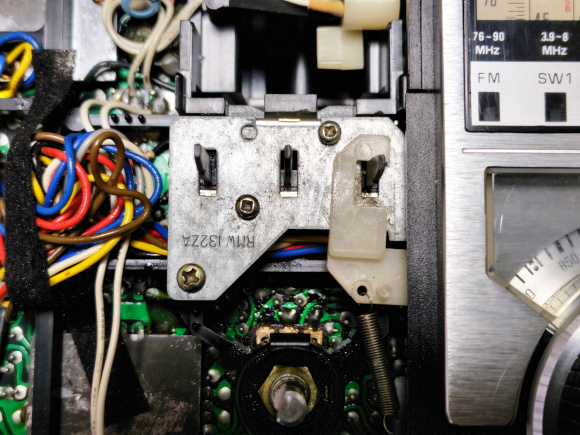

（バンド幅、クリスタルマーカーのスイッチモジュール）
ここの部分のスイッチも接触不良だと、まともにAM放送を受信出来ません。まともでは無い場合、まずここも怪しいはずです。同様にスイッチ内部を綺麗にしましょう。

（これらのスイッチを取り外すのは大変です）
スイッチを取り出すためには、ダイヤル選局のメカ構造を取り外さなければなりません。やり方はAIに聞けばそれなりのサイトを教えてくれます。私は海外の方のYouTubeが参考になりました。

（チューニングダイヤルを取り外します）
チューニングダイヤルは固いですが、ボリュームノブや切り換えノブと同様に引っ張れば取り外せます。マイナスドライバーを差し込んで慎重に少しずつ持ち上げて下さい。

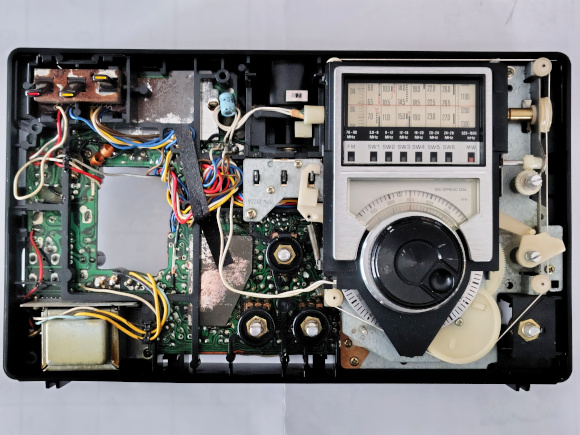

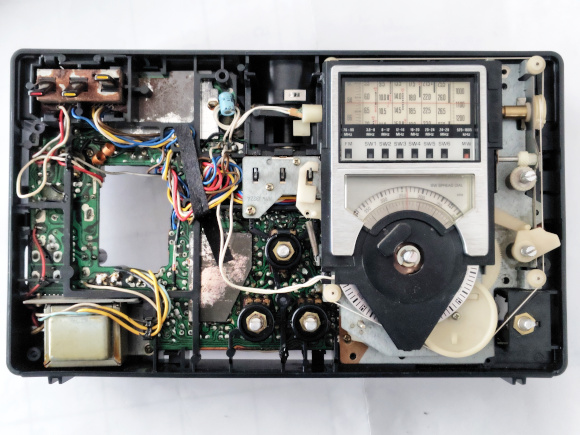

（ダイヤルカバーを外します）
ダイヤルカバーには照明用の電球が接続されているので、筐体から取り外せません。電球の線が繋がったまま作業を行います。

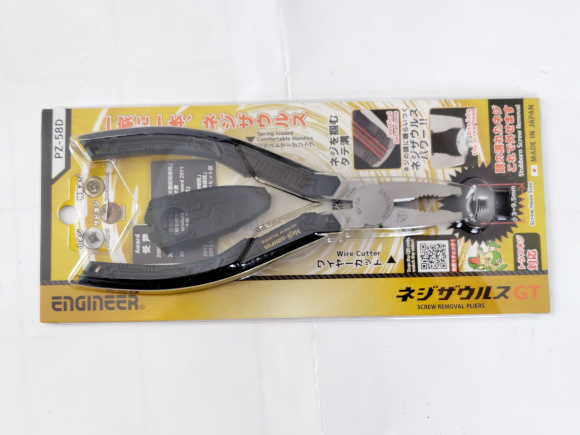

（ついにネジザウルス登場）
ダイヤル選局のメカ構造を取り外す時に、私は難関に突入しました。クリスタルマーカー部分のスイッチの小さいネジがどうしてもドライバーで外せないのです。ネジ山が合うドライバーが無いというか、合ってもネジがきつ過ぎて緩んでくれないというか。そこで、ネジザウルスを購入してきました。わざわざ2本のネジを外すためだけに。まあ今後も他の作業で活躍してくれるのを期待しましょう。

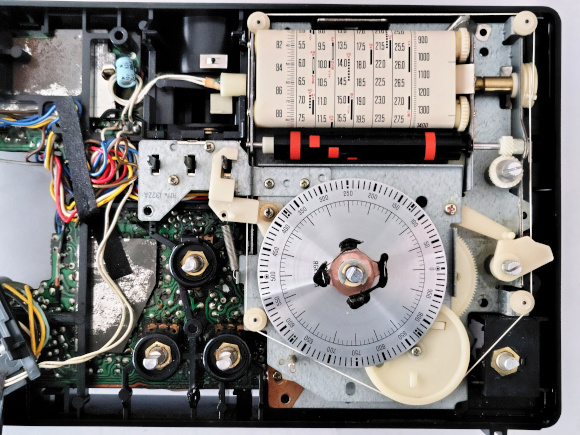

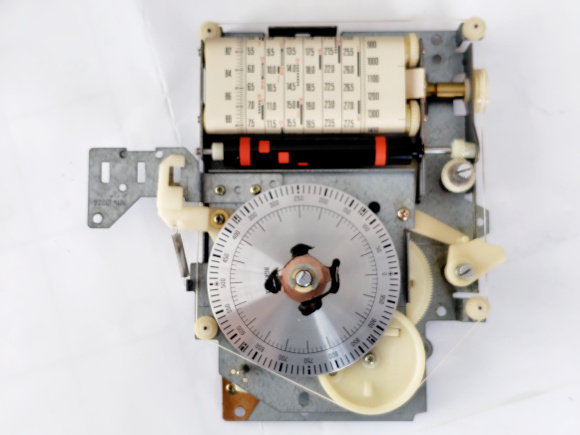

（ダイヤル選局のメカ構造）
無事にメカ構造を取り外すことが出来ました。取り外しに際して、注意点などあるので、そこはしっかりと押さえておいて作業しなくてはなりません。構造部分は割と簡単に取り外せます。当時の設計者に感謝ですね。これほどメンテナンスしやすい構造になっていたなんて。

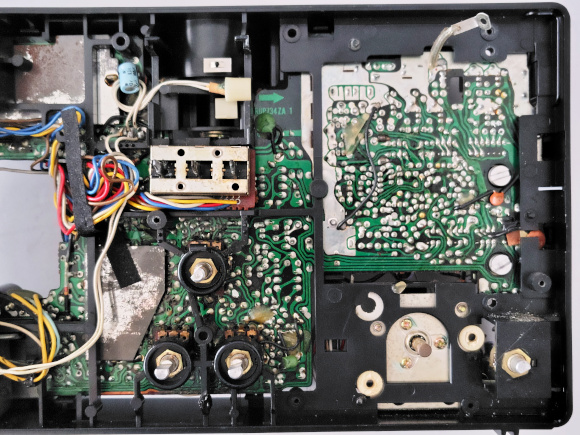

（基板が丸見え状態になります）
この状態になればバンド幅、クリスタルマーカースイッチユニットも簡単に取り外すことが出来ます。

（スイッチを取り外した基板）
はんだを慎重に綺麗に吸い取って、スイッチを取り外します。スイッチのツメを丁寧に起こしてスイッチケースから接点基板を取り外します。慎重に行いましょう。

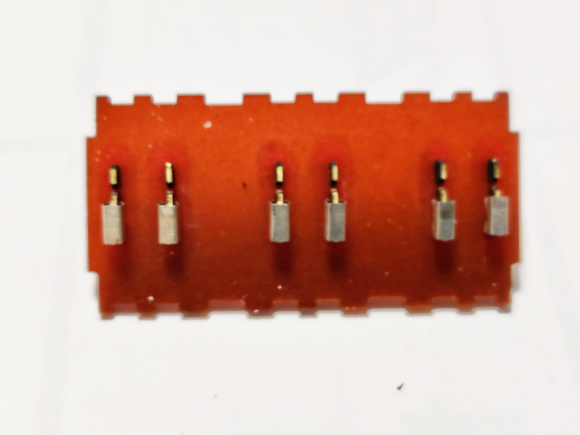

（これがスイッチの接触不良の原因か）
先ほどのスイッチと同様に、接点端子も、接触片も表面が痛んでいます。アルコールで綺麗に掃除しましょう。全て元に戻して、スイッチのメンテナンス完了です。先ほども同じですが、筐体に戻す前には、テスターでスイッチの切り換えが正しく出来ているかのチェックが必要です。

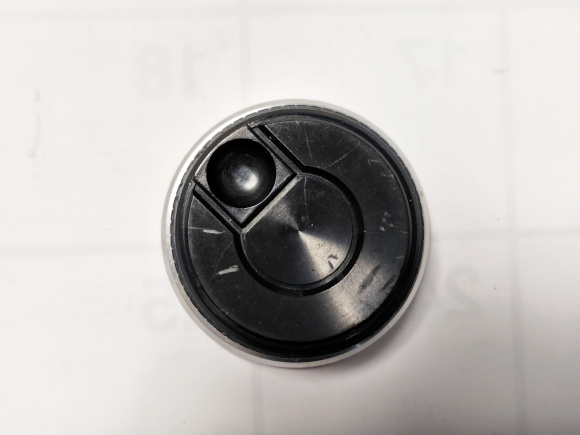

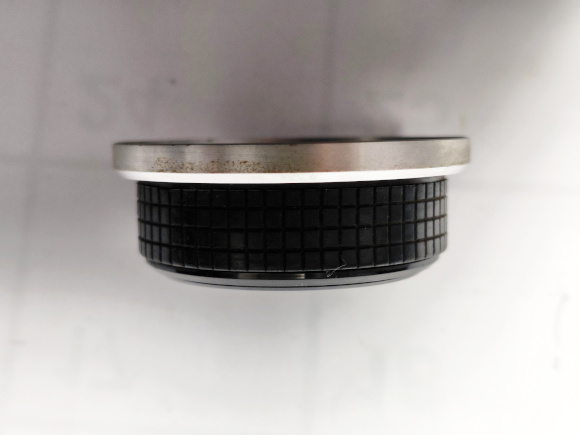

（取り外したチューニングダイヤル）
へこんだキズは戻せませんが、手で触る部分に結構なゴミが溜まっていましたので、他ノブと同様に洗剤で水洗いしました。ダイヤルの格子模様の部分は歯ブラシで磨いておきましょう。

（綺麗になったチューニングダイヤル）
各スイッチをメンテナンスすると、あら不思議。不安定だったAM受信とSW受信が蘇りました。多分このラジオの中古品の不良個所はこのスイッチの部分の接触不良が多いのではないかと思いました。
さて次回はAM放送がしっかりと受信出来るかを確認していきます。これからもRF-2200は楽しく続いていきます。
