RF-2200 AM用ジャイロアンテナを修理する
今回はジャイロアンテナを修理します。長年の使用に耐えきれず、AM用のジャイロアンテナは自立保持しなくなっています。これをどうにかして元に戻したいと思います。さて「カチッ」音は蘇るのでしょうか。

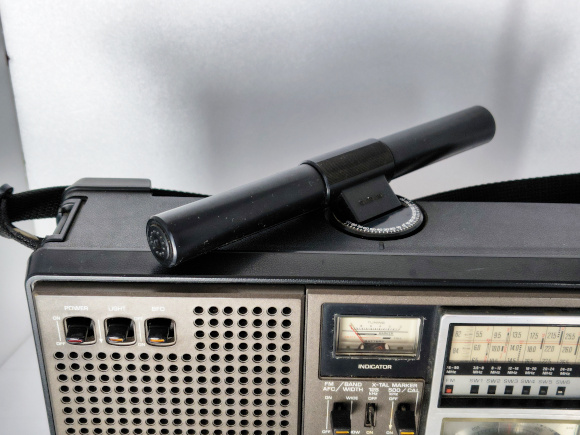

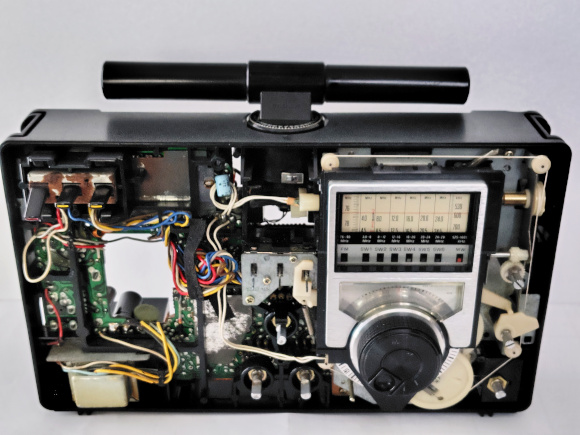

（自立しないジャイロアンテナ）
ジャイロアンテナを持ち上げても、筐体に寄りかかっているだけで、自立保持しておりません。まずはこのジャイロアンテナを取り外すことから始めます。私の機種の場合、ジャイロアンテナの配線は基板上のピンに直接はんだ付けされています。この線を取り外しましょう。

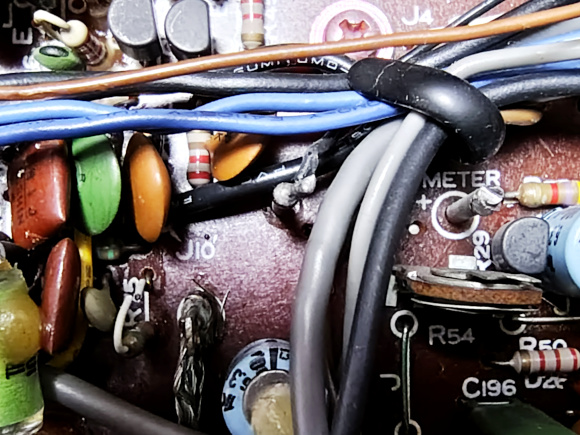

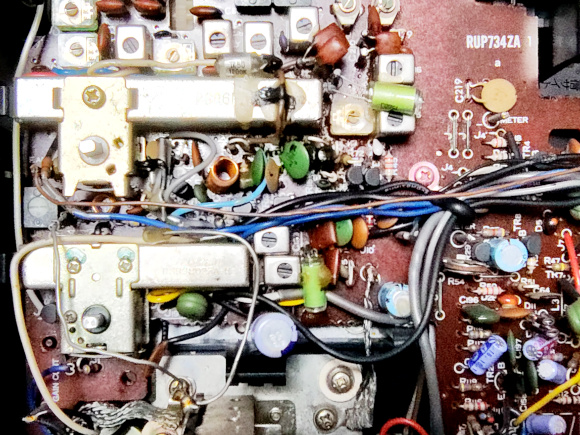

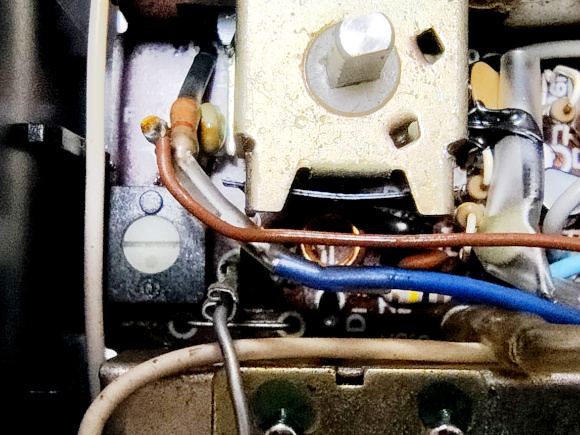

（ジャイロアンテナの配線）
上の写真の9時方向にある茶色のリード線と、3時方向真ん中寄りにある黒色のリード線です。
（茶色のリード線）
空中配線の抵抗の横にあるので、慎重に取り外しましょう。
（黒色のリード線）
配線が密集していますので、ここも慎重に。基板上に特にシルク印刷は見えません。

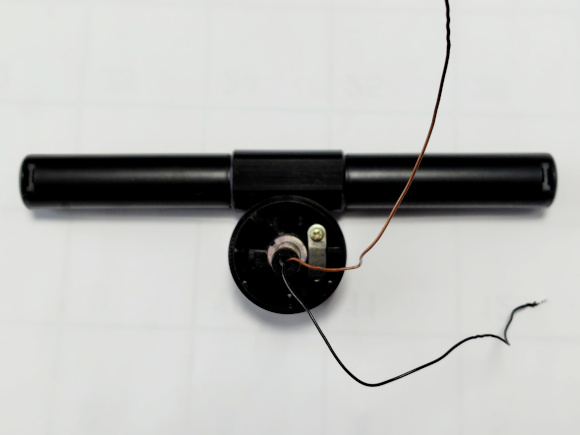

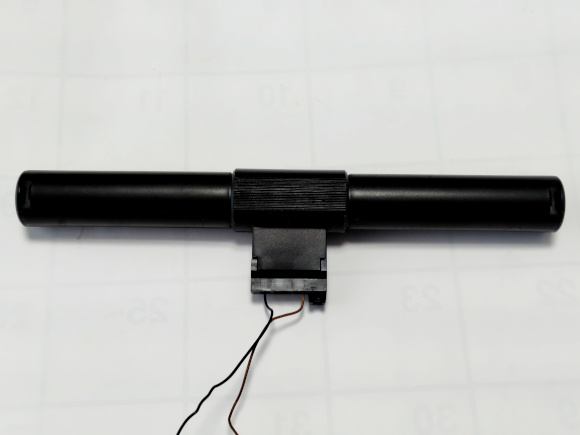

（筐体からジャイロアンテナを摘出）
筐体にはしっかりとワッシャーを介してサークリップで固定されています。なかなか取り外す作業に苦労しましたが、サークリップの原理を知っていたらどう外せば良いかわかります。他の所を傷つけないように慎重に作業しましょう。ワッシャーが数枚挟みこまれていますので、順番を間違えないように保存しておきます。

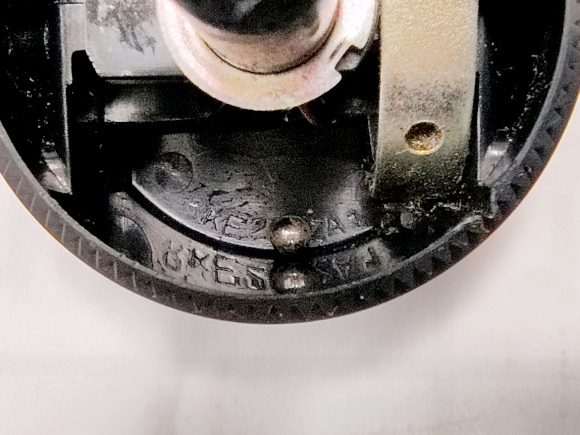

（金属ボールが飛び出しておりました）
ジャイロアンテナを保持する方法は上の写真の穴の位置にボールとバネが仕込んであり、ジャイロアンテナを収納する位置と、立てる位置に金属板に穴が開いていることで、行われています。

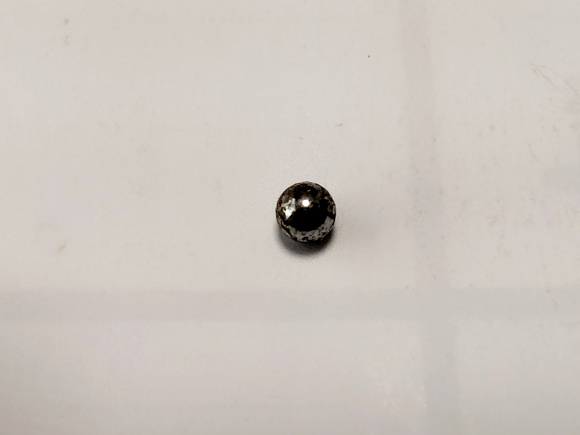

（飛び出していた金属ボールは錆びているようです）
表面が錆びているようですので、早速、つや之助で磨いておきましょう。

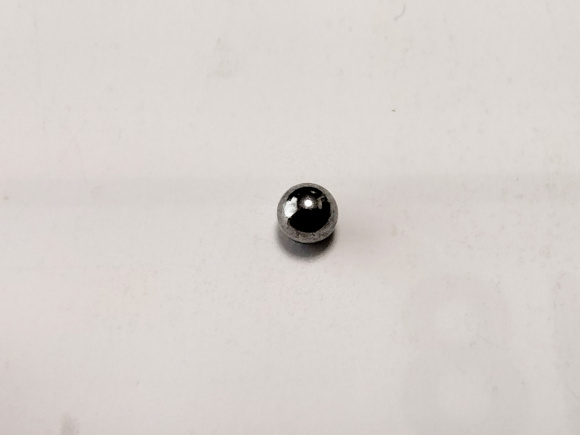

（金属ボールはピカピカに）
今まで艶出しや細かい磨きに使っていたのは「つや之助」でした。名称に記載に間違いがあり、すみませんでした。
（回転体からジャイロアンテナ部分だけを取り外します）
ここが一番きつかったかも。金属棒が打ち込んであり、逆方向から穴径に合う六角レンチを差し込んでハンマーで叩くと金属棒の頭が飛び出ます。一気には出来ません。徐々に押し出して下さい。頭部分が飛び出せばペンチなどでグリグリしながら取り外します。

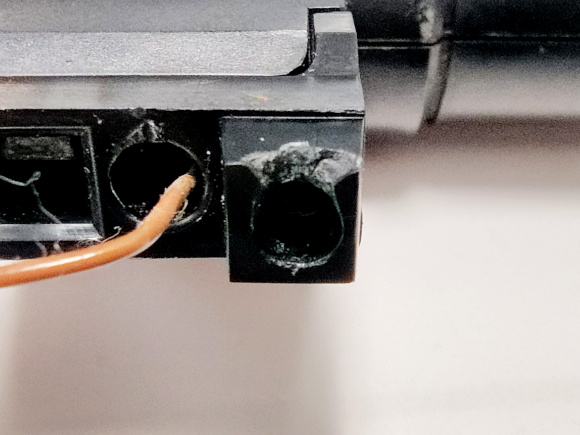

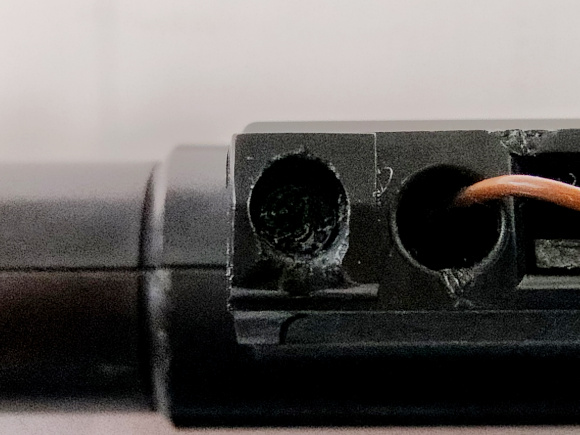

（バネと金属ボールがあった部分）
完全に崩壊しています。崩壊部分から金属ボールが飛び出したと思われます。崩壊部分をパテで埋めるとか、小手先での修復は長持ちしませんので、この部分を別部品で複製再現したいと思います。まず大体の寸法を測定します。

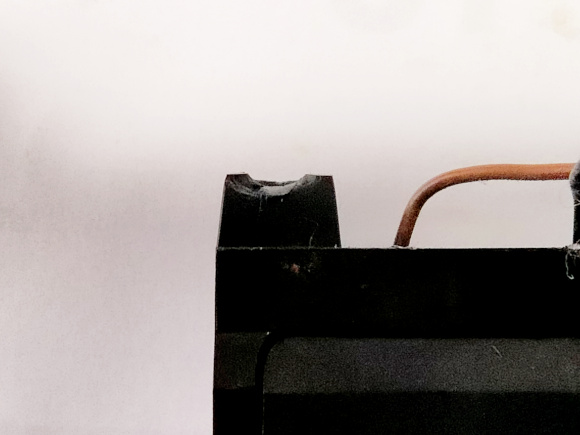

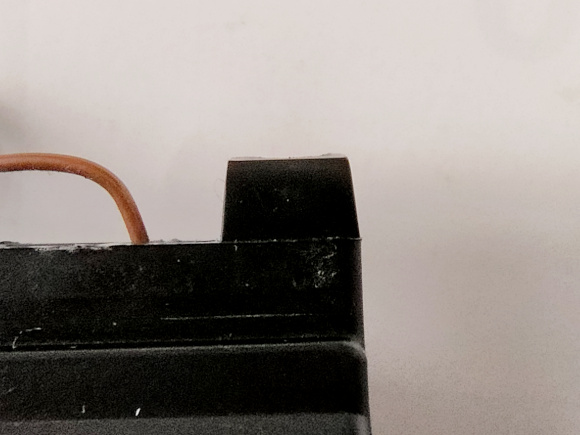

（ジャイロアンテナの水平方向から見る）
上の写真の台形に見える部分の下辺が約7mm、上辺が約6mm、高さが約4.5mm程度です。
（その反対方向から見る）
こちらは崩壊していない部分です。
（穴を覗く方向から見る）
約φ4mm程度の穴が開いています。ここにバネを保持します。

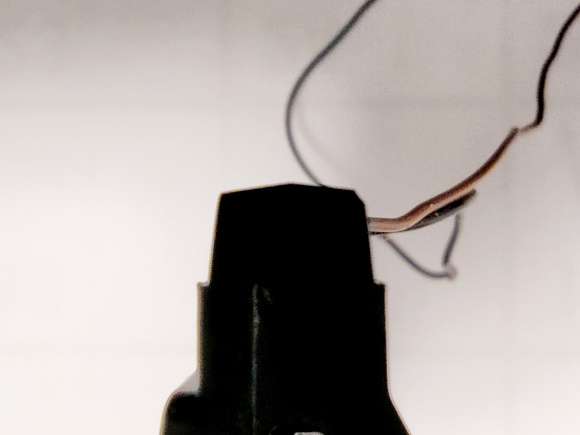

（ジャイロアンテナの垂直方向から見る）
上の写真の台形に見える部分の下辺が約8mm、上辺が約6.5mm、高さが約4.5mm程度です。上辺にはテーパーがついてます。さてこの台形に見える部分を再現するのに何を使うか考えました。

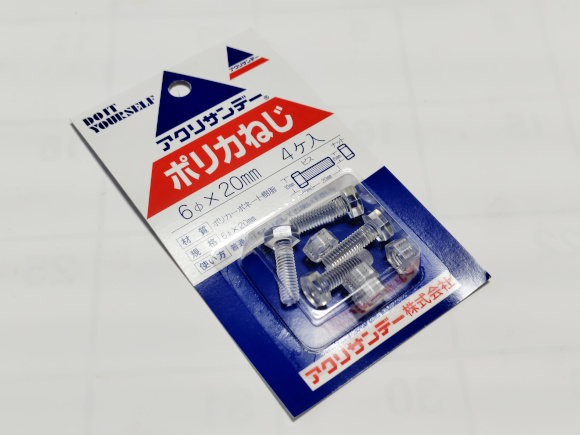

（結論はポリカ樹脂です）
ポリカ樹脂は強度があり、割れずに加工が出来るという特徴があります。今回の複製再現するのに最適と思います。ある程度の厚みが必要になりますので、私の製作で定番のポリカねじを購入してきました。

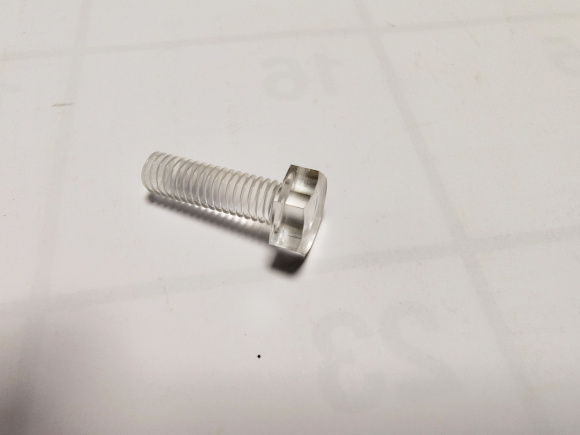

（ネジ一本を使用します）
ネジ頭部分を使用して複製再現をしたいと思います。残った部材は別の製作にでも。

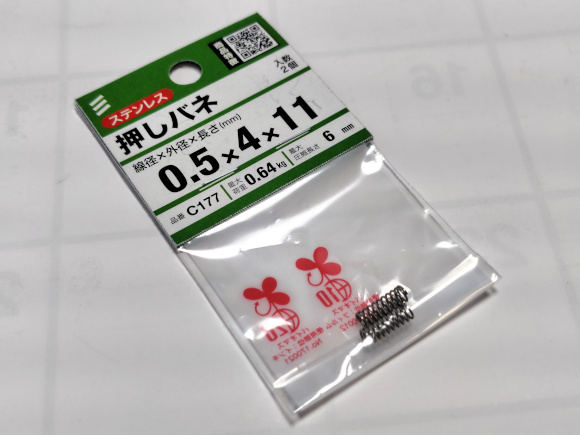

（バネはこれが最適かと）
日曜大工センターのバネのコーナーで物色。外形4mmのものを購入。

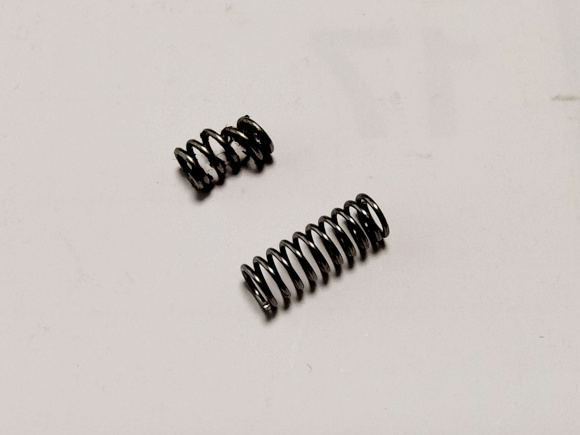

（元使用されていたバネと比較）
外形はほぼ同等と思われます。長さが異なるので、カットして使用します。長さは実際に組み込んでみないと判らないので、元バネより長い位置でカットしておきます。組み込み後の調整はバネを円周の1/4づつカットしながら行います。弱いと自立保持出来ませんので、後行程で慎重に行います。

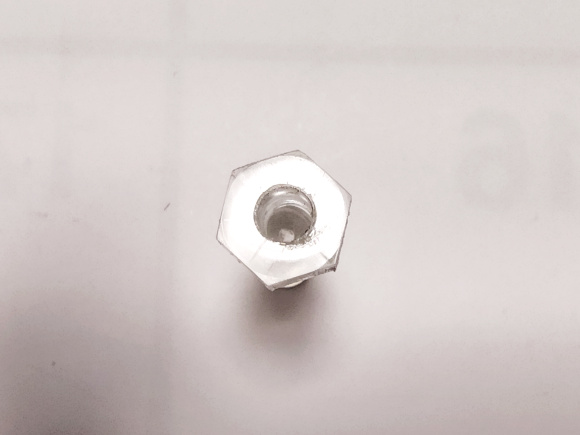

（ネジ頭にφ4.5mmの穴）
バネの外形が4mmなので、ネジ頭にはφ4.5mmの穴を開けます。きつきつではバネの効果が出ませんので、この径で良いと思います。

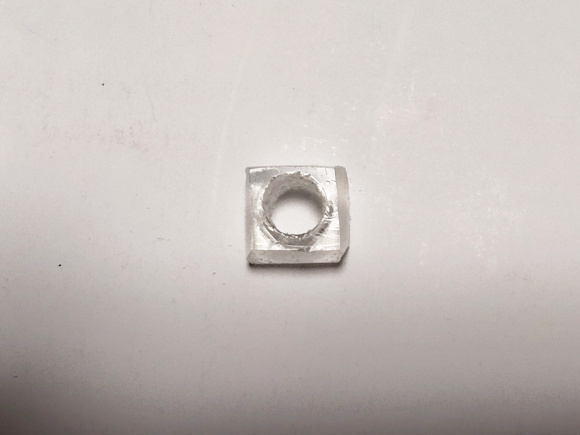

（完成した台形部分）
地道にやすりで樹脂を削ることで、大きさを合わせこんで行きます。作業時間は掛かりますが、それはとても楽しい時間です。こんな感じで良いと思います。台形上辺のテーパーは特に付けませんでした。というか、そこまで細かい加工は出来ません。
（もとあった台形部分をバッサリ）
元の台形部分はニッパーで大まかに取り除いた後、やすりで仕上げます。元の穴がわずかに残るので、位置合わせに使えそうです。

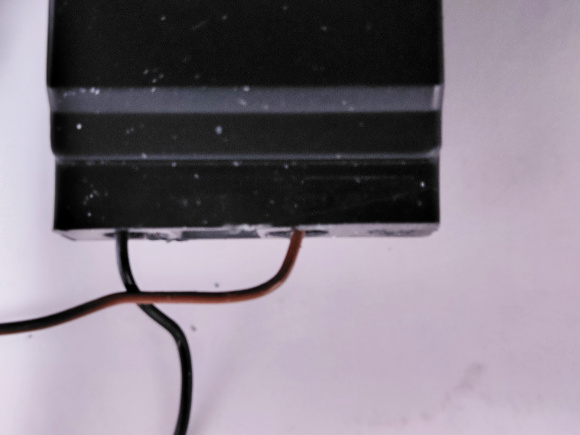

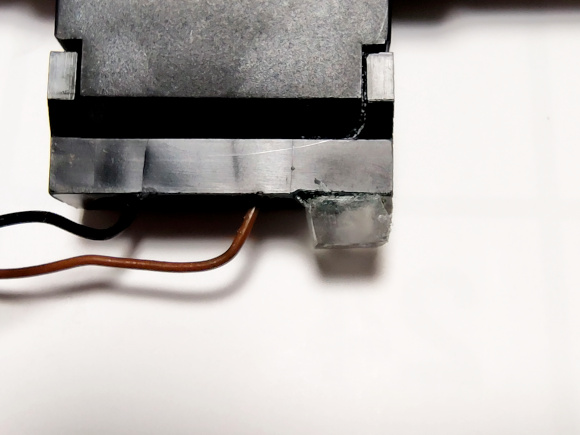

（台形部分を接着）
セロハンテープを台形周辺に付けて、加工して仕上げた台形部分をまず仮止めします。アクリル溶剤を穴から流し込めば、台形部分はしっかりと固定されます。接着強度も含めてこれが最善手法と思われます。
（穴位置を目印に合わせやすいです）
アクリル溶剤で、双方の樹脂が溶けて固定されますので、非常に強力と思います。これを、回転体に戻します。また金属棒を打ち込むのに苦労しますが、なんとなやり遂げて下さい。

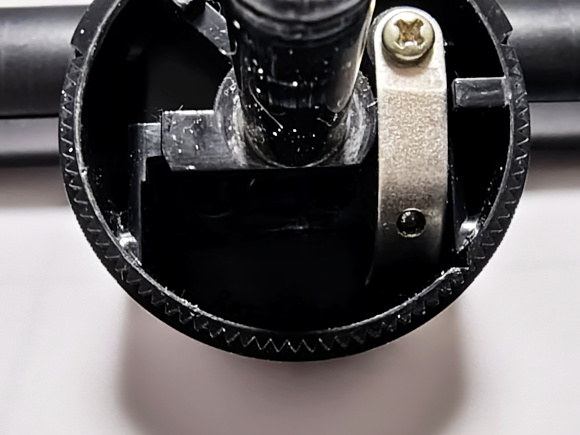

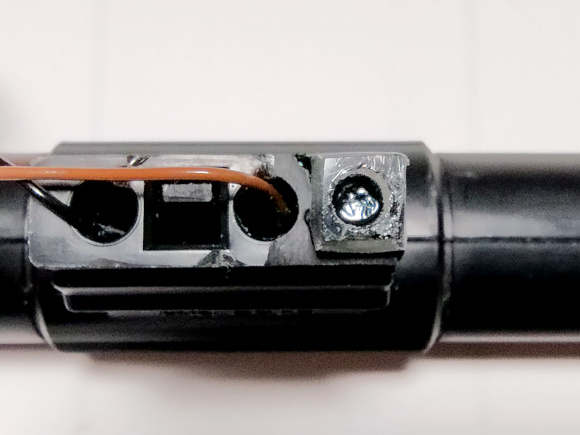

（元の状態に組み直しました）
バネも金属ボールも正常に収まっていると思います。クリック感もそれなりにあると思います。バネをきつくし過ぎてもいけないし、緩いと自立しないし、センスの見せ所だと思います。

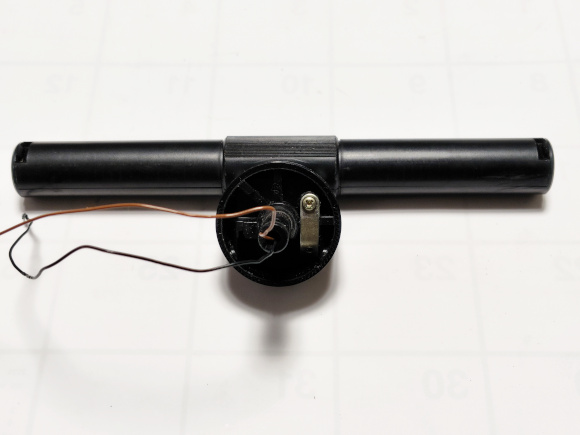

（修理完了したジャイロアンテナ）
筐体へのへの取り付けはワッシャを重ねる順番を間違わないように最後にきっちりサークリップを嵌めて下さい。配線を元の位置にはんだ付けして修理完了です。
（自立保持が可能になったジャイロアンテナ）
ジャイロアンテナを立てる時と、収納する時とで、少し感触が異なりますが、まあそこは良しとしましょう。収納する時は確実に「カチッ」と音が鳴ります。どんどん修理が進んで行きます。これからもRF-2200は楽しく続いていきます。
