RF-2200 FM放送を受信する

ここまで、いろいろと内部をいじってきましたが、致命的な故障はないと判断して、今回はFM受信回路の確認を行います。古い製品なので、ワイドFM帯域までは当然受信出来ませんが、従来のFM放送は確実に受信して欲しいと思います。

さて、私の住んでいる地域はCATVが普及しており、FM放送はそのケーブルから流れてきます。もちろん空中を飛ぶFM波も受信出来ますが、万全とは限りません。ケーブルにつなぐことで、受信可能局数が増えます。CATV局が隣県のFM放送を再送してくれるからです。このラジオも基本そのケーブルに接続してFM放送を受信することにします。

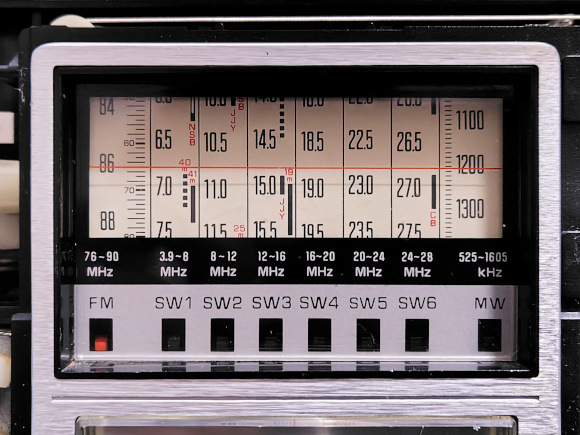

（RF-2200をFMバンドにセット）

CATVのケーブルから受信出来る周波数は次の通りです。

（受信可能なFM放送の周波数）

AM帯域からFM帯域に移った民放ラジオ放送はこのラジオでは聴くことが出来ませんので、上記の5局が受信可能となります。CATVから受信出来るFM放送の電波をtinySAで観測してみましょう。70MHzから100MHzまでスキャンしました。

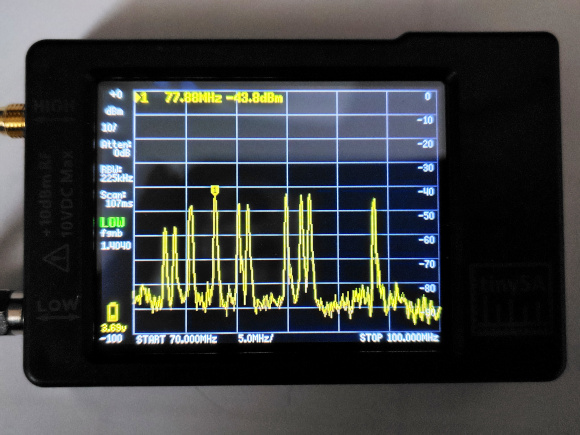

（77.9MHz）

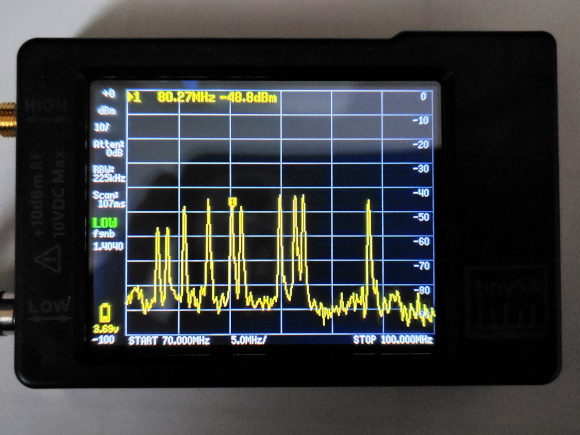

（80.2MHz）

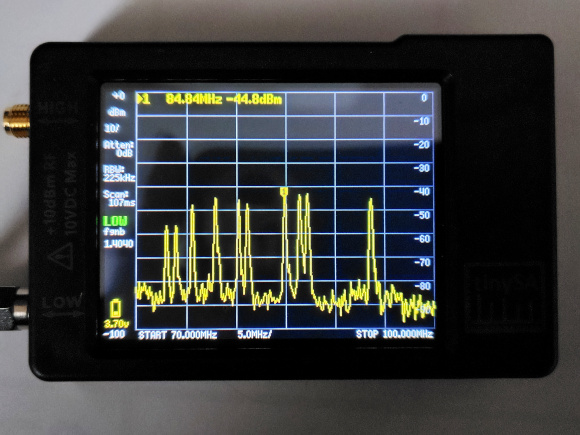

（84.9MHz）

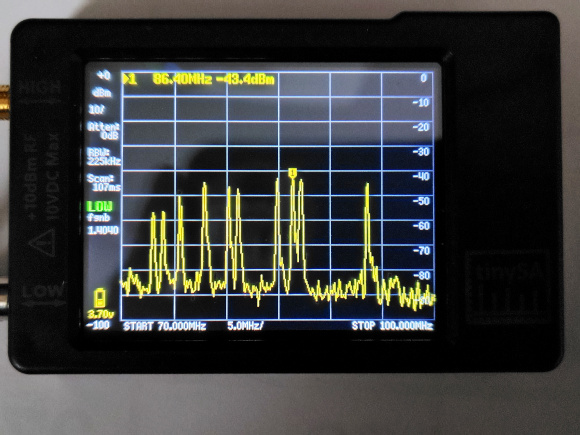

（86.4MHz）

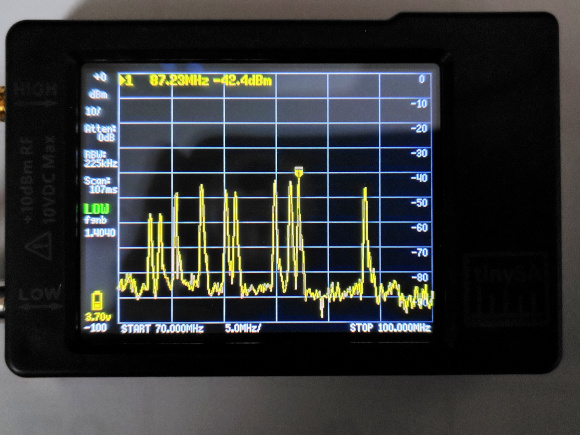

（87.2MHz）

スペクトラムアナライザの表示で5局の電波が乗っていることを確認しました。次にラジオで受信する前にtinySAを出力モードにしてFM電波を送信してラジオで受信出来るか確認します。tinySAの出力にアンテナを取り付けてワニ口クリップのリード線でラジオのアンテナ端子に接続します。どれほどのレベルの信号がノイズを伴わずに受信出来るかを調べました。

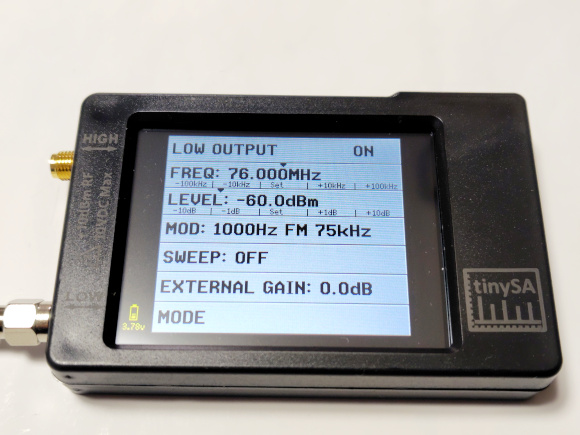

（76MHzでの確認）

上の写真のようにtinySAを設定して、出力レベルをどこまで下げても1kHzの信号音が聞こえるかを確認します。-60dBmまででノイズ無しに受信出来ています。全く問題ないレベルといって良いでしょう。

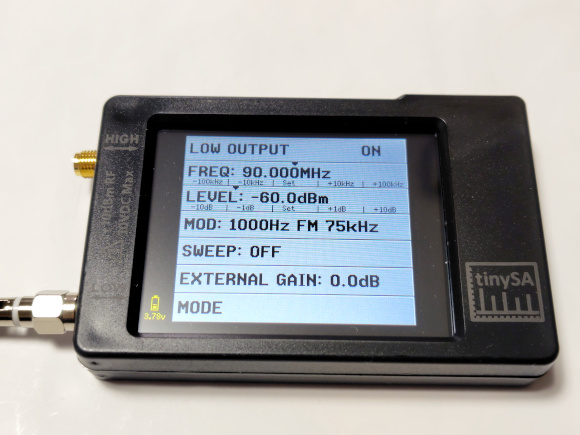

（90MHzでの確認）

1MHzステップで90MHzまで確認を行いましたが、どの周波数でも-60dBmまで正しく受信出来ています。とても優秀です。

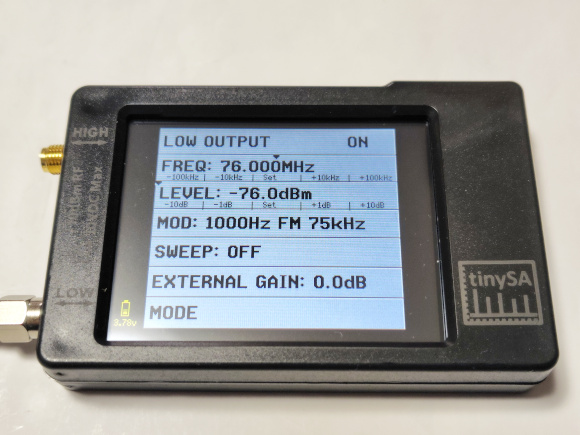

（76MHzでどこまで下げても聞こえるか確認）

出力レベルをどれだけ下げても聞こえるかの確認をしましたが、tinySAの下限値-76dBmでもノイズは混じりますが、受信音を確認することが出来ました。

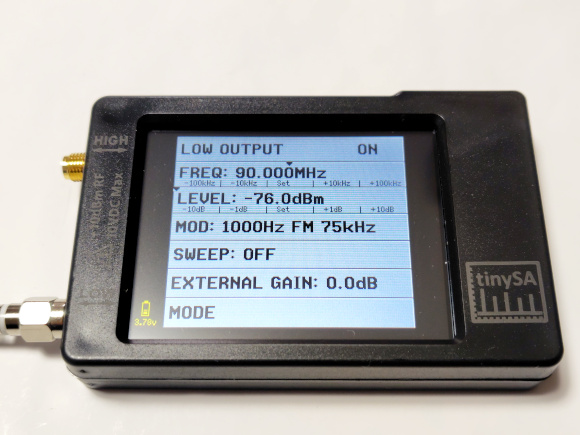

（同様に90MHzでも確認）

90MHzでも-76dBmで受信音を確認出来ました。ということで、FM回路は全て順調に動いていると理解して良いと思います。

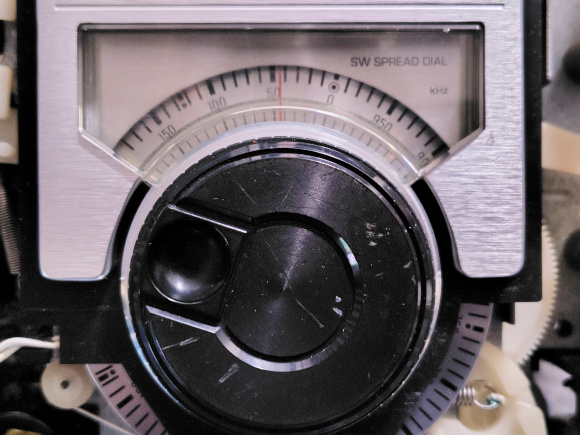

（ダイヤル表示表面のキズ）

ダイヤル表示の透明プラスチック部分に少しキズが見えましたので、クリーニングを行いました。上の写真で「SW SPREAD DIAL」と見える部分です。

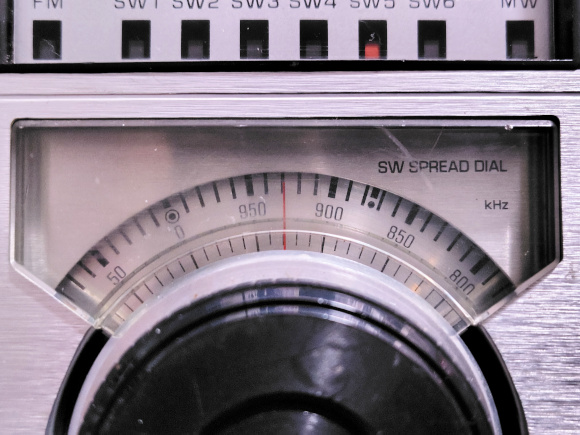

（この通り綺麗になりました）

このシリーズの最初の回で説明した、汚れ取り つや乃助で透明部分を綺麗にしました。

実際に、仮組してFM放送を受信してみました。CATVのケーブルにアンテナを接続しています。

（受信可能な全ての周波数で綺麗に受信出来ました）

上記の5局、とても綺麗な音声で受信することが出来ました。おそるべし50年前のラジオ。これからもRF-2200は楽しく続いていきます。
