RF-2200 外装と内部の掃除、電源回路を確認する
今回はまず最初に火入れ式を行います。正直長い間、眠っていたのでどうなっているのか全くわかりません。単一乾電池がこれほどまでに大きかったのか、と思いながら、電池ボックスに投入です。

（動作するのかしないのか電池投入）
電源スイッチON。「バリバリ！」、「ガガ！」、あかん、全く動作しません。ボリュームを絞っているのにスピーカーから爆音。

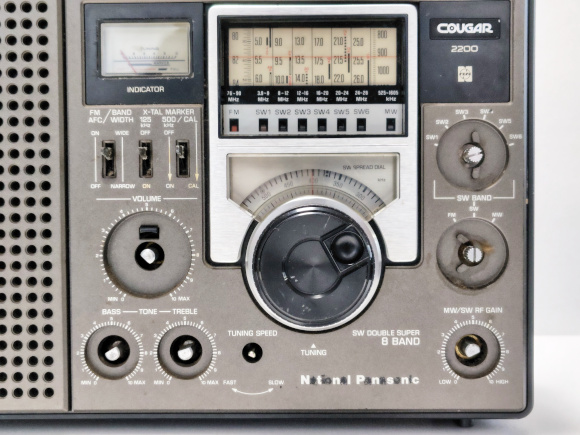

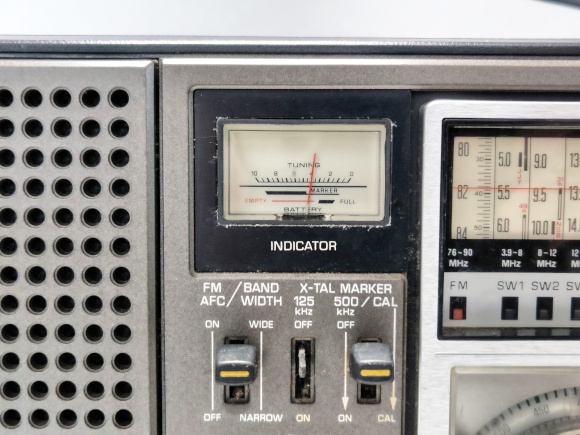

（何故かインジケータだけは振れます）
どの受信モードにしても、全く動作しません。インジケータや周波数部分を照らすはずのランプも点灯しません。決まりです、内部確認作業への移行。早速準備を進めましょう。

（前面のノブを全て外します）
ボリュームノブやスイッチノブ等を全て外します。ノブはゆっくり引っ張れば簡単に取り外せます。後でノブは綺麗に掃除をしておきましょう。そして背面のネジを外せば、前面パネルと背面パネルを取り外すことが出来ます。

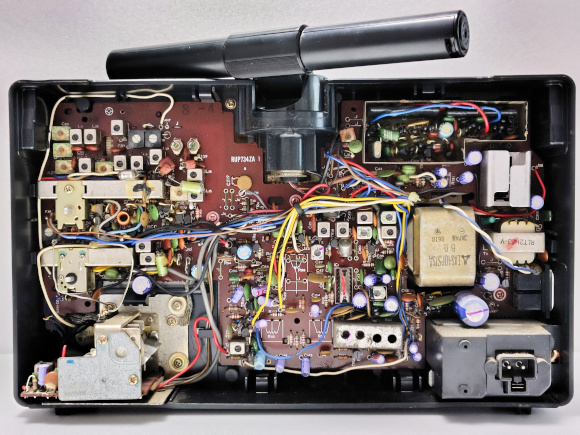

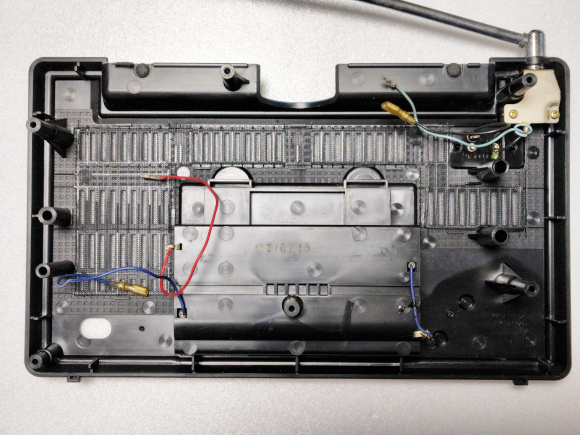

（背面パネルを取り外しました）
電池ボックスとアンテナ部分から出ている線はコネクタ式になっていますので、簡単に取り外し出来ます。何処に何色の線が刺さっていたか、写真を撮っておくと良いでしょう。

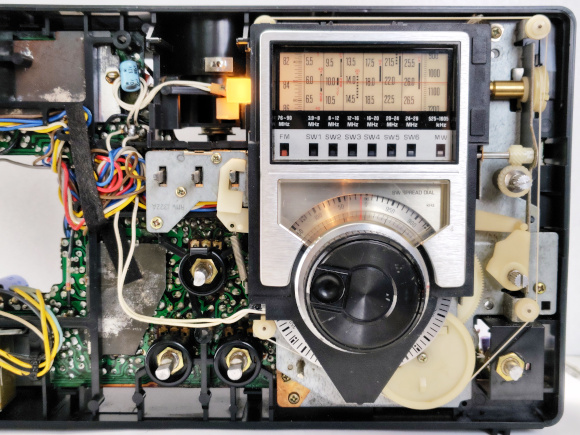

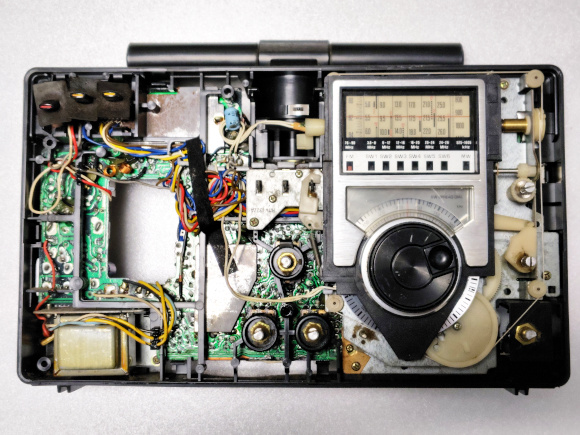

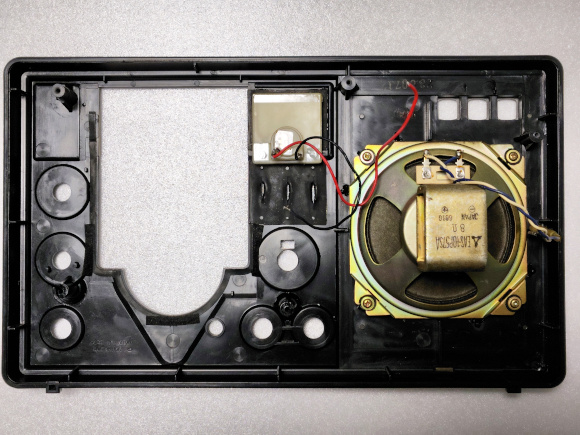

（前面パネルを取り外しました）
スピーカーの線はコネクタ式になっているので、取り外しは簡単ですが、インジケータの線は私の場合、端子にはんだ付けされていましたので、はんだごてで丁寧に取りはずましょう。周波数ダイヤル部分も取り外すことは可能ですが、まだそこまでする必要はないので、このままにしておきます。但し、メカ部分のワイヤーはこのラジオの生命線ですので、作業中誤って損傷させることがないように気を付けましょう。

（前面パネル内側）
取り外したパネルは綺麗に掃除をしておきましょう。そこそこの埃がたまっていますので、取り除きます。

（前面パネル外側）

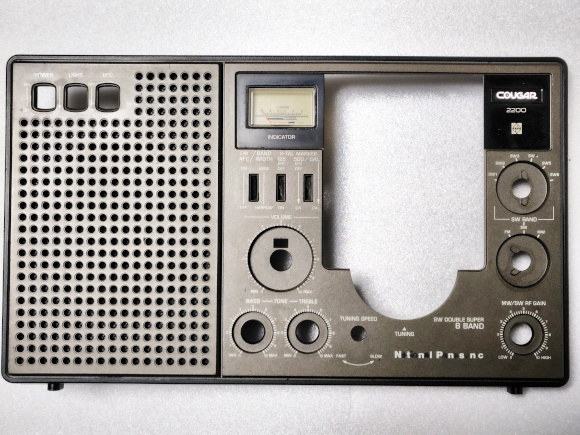

スピーカー部の穴の中にも埃が溜まっていますので、全ての穴を地道に丁寧に掃除します。新品とはなりませんが、かなりの蘇り度です。

（背面パネル内側）
こちらにも、埃が溜まっていますので、丁寧に取り除きます。私はアルコールの入っていない、ウェットティッシュで掃除しました。

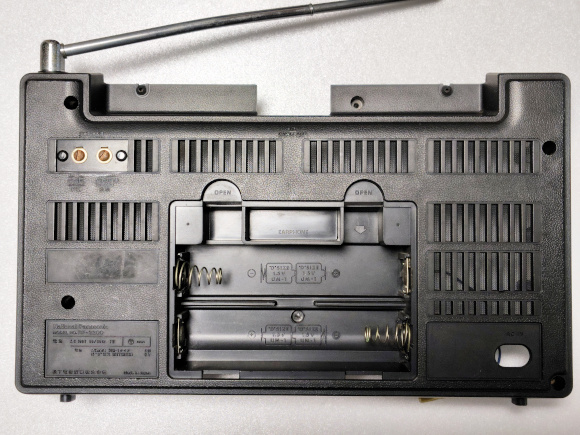

（背面パネル外側）
スリット部の下側もかなり汚れていますので、スリットひとつひとつを丁寧に掃除します。あら、綺麗になったわ。

（電池蓋内側）

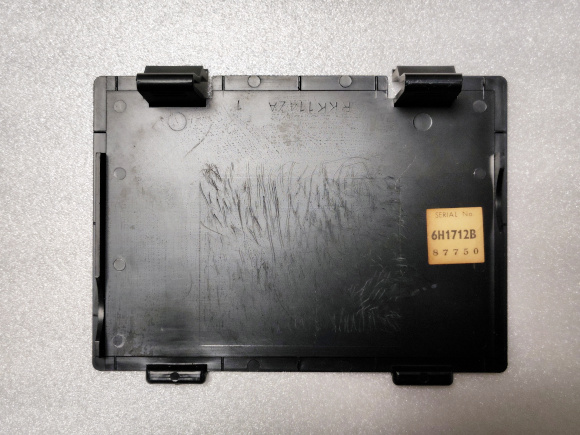

スポンジ部分は完全に劣化していたので、ピンセットで剥がしました。かなりピンセットの後が残って見えますが、後ほど新しいスポンジを貼り付けるので、良しとしましょう。

（ボリュームなどのノブも洗浄します）

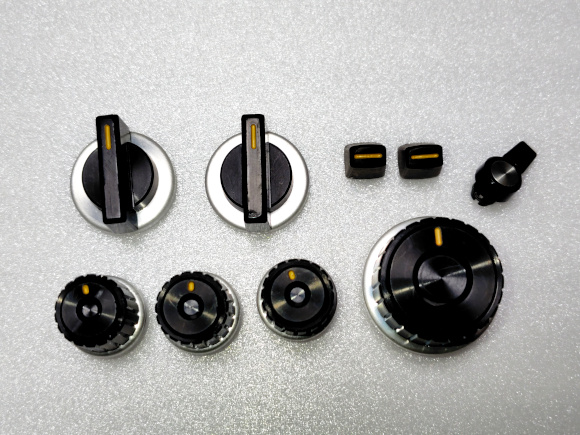

ボリュームノブやスイッチノブはお湯を張った容器に洗剤を入れて、その中で古い歯ブラシなどを使って洗浄します。あら、新品のようになったわね。
さて、いよいよ内部回路の解析に入ってきましょう。まずは電源回路から確認していきます。WEB上には50年前の製品でありながら、かなりのヒントが隠されています。まずは回路図を手に入れることにします。私はAIを使って質問を投げかけて、それらしきWEBページを教えてもらいました。
その回路図から電池駆動の電源部分のみの回路図を作成しました。

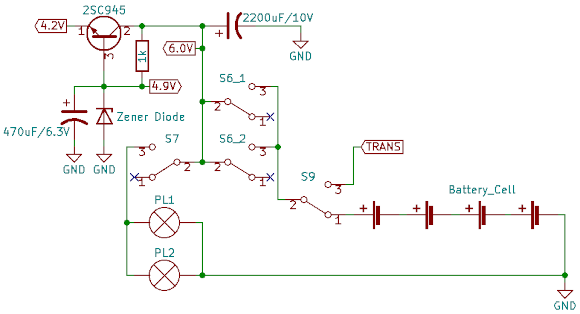

（RF-2200 電池駆動の電源部回路図）
上図回路図中のS6スイッチがPOWERスイッチです。S7がLIGHTスイッチ、S9はACケーブルの挿した時に反応するスイッチです。

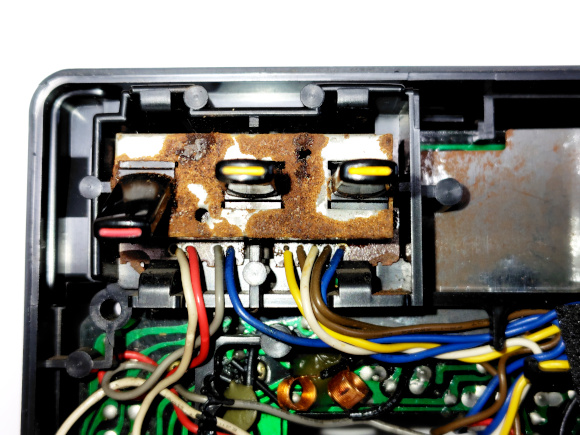

（かなりのダメージを受けているスイッチ）
POWERスイッチもLIGHTスイッチもメカ的には動いていますが、電気的にはかなりの抵抗値を含んでいるようです。これはスイッチを何十回も操作してエージングするしかありません。

（結論を先に書いておきます）
現物の電源回路の電圧を測定しました。正常動作に程遠い電圧値です。まずPOWERスイッチをエージングしました。確実にするなら、スイッチを分解清掃するのがベストですが、基板も古いので、ここはエージングに留めておきます。そうすることで、電圧が上昇してきました。LIGHTスイッチもエージングすることで復活しました。

（LIGHTスイッチのエージングでランプが点灯）
POWERスイッチもLIGHTスイッチもエージングで蘇りました。しかしながら電源回路の出力電圧は低いままです。ここで定番の電解コンデンサの取り換えです。2200uF/10Vと470uF/6.3Vの電解コンデンサを取り外します。

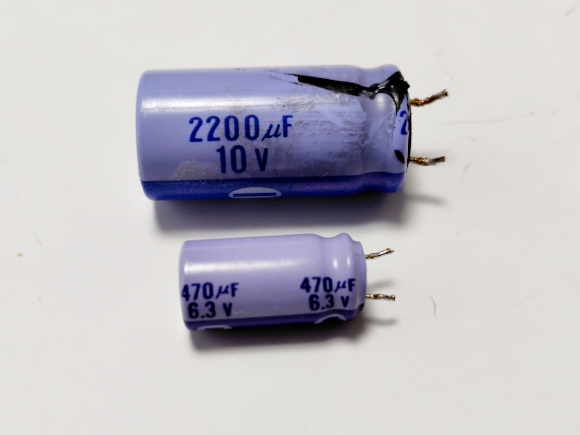

（取り換え対象の電解コンデンサ）
電解コンデンサのマークから松下電子部品製の部品ですね。長い間お仕事お疲れ様でした。まあ、経年劣化でしょう。

（取り外した電解コンデンサ）

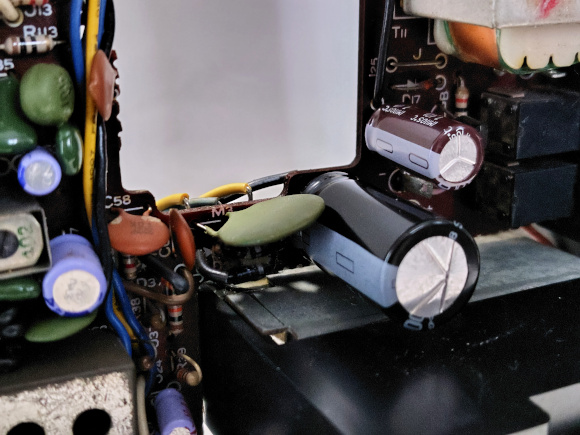

耐圧は異なりますが、手持ちの高耐圧品で同じ容量の物を探して来て交換しました。

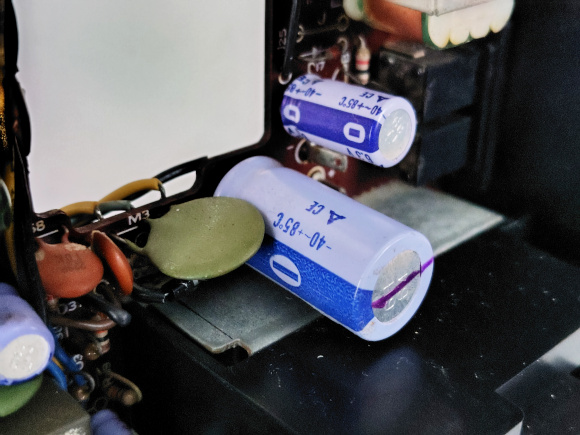

（電解コンデンサを取り換え）
電解コンデンサを取り替えたら、電源回路の出力電圧は期待値通りになりました。他の箇所にも電解コンデンサは沢山あります。全て取り換えの対象にならないように、少しずつ解析を進めていきましょう。なんとか各回路に正しい電圧を届けることが出来るようになったので、次回は他の部分の確認を進めたいと思います。これからもRF-2200は楽しく続いていきます。
