更新日：２０２５年１２月２７日 |
|
|
|
|
 AMラジオの消費電力を下げる |
|
| 現在民放AM放送を集中して受信しております。先月末の栃木放送のAM波完全停波に続き、来年に数局が完全停波となります。その前に受信した記録を残しておきたく受信を続けているのです。そこであることに気が付きました。このラジオ電池切れるの早すぎない？ということに。今回も改良した部分しか説明しませんので、過去記事も参照下さい。 | |
| AMラジオの液晶表示を新しくする | |
| AMラジオにメモリーを追加する | |
| AMラジオの追記とループアンテナ | |
| AMラジオはどう生きるか | |
 |
|

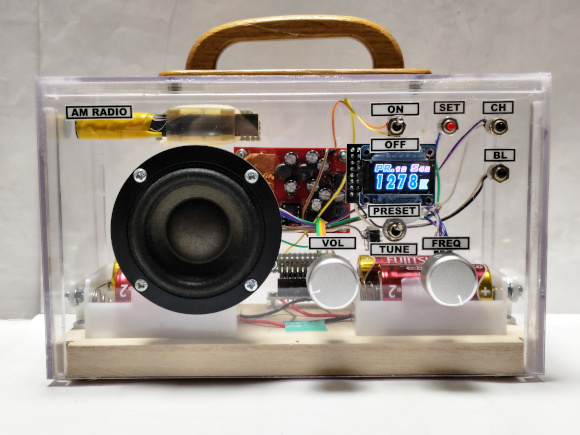

| （最新状態のAMラジオ） | |
| 早速、消費電流を測定しました。ボリュームを絞った状態でも60mA程度消費しています。SPI接続の液晶を高速で表示するにはマイコンの周波数が速いことが求められます。そこでクロック周波数を48MHzにしていました。このクロック周波数が消費電流に影響していると考えてここは表示の高速化を諦めて8MHzにすることにしました。 | |
 |
|

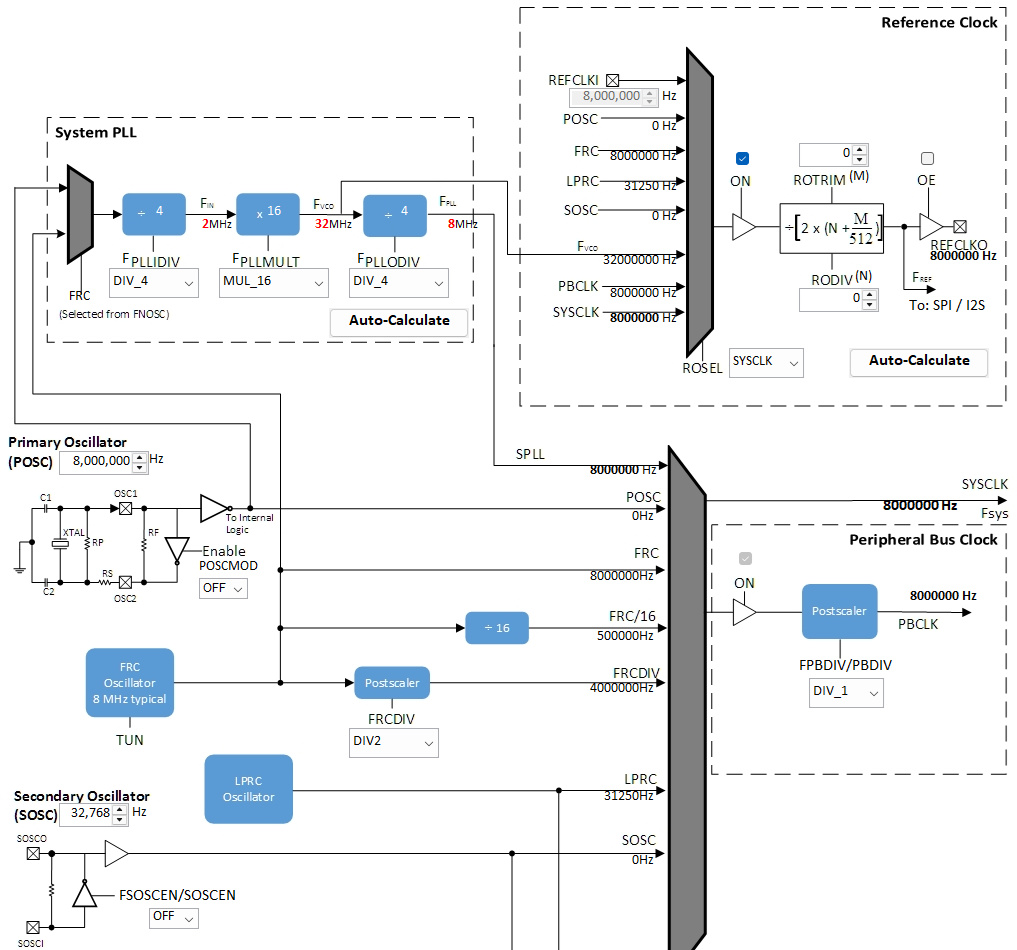

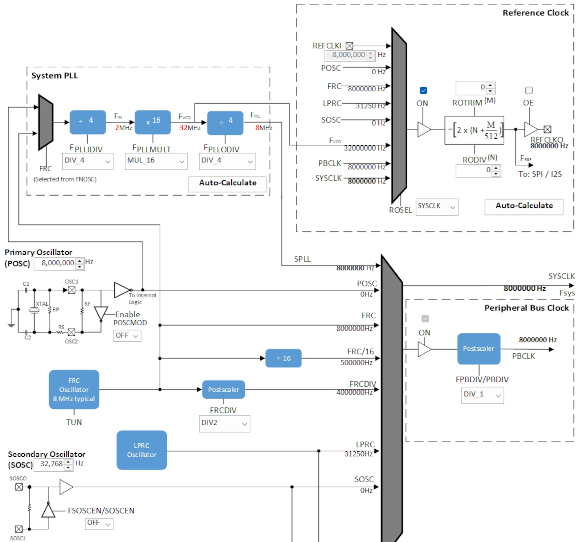

| （クロック周波数を8MHzに変更） | |
| クロックを変更して実際に動かすと、液晶表示の書き換えは少し遅くなったように感じましたが、使い勝手には全く影響していないことを確認しました。いいんじゃないかな、ということで電流を測定。50mA程度までに下がっており、効果はあるようです。他に電流を減らせないかと考えて、液晶のバックライトが消せることを思い出しました。 | |
 |
|

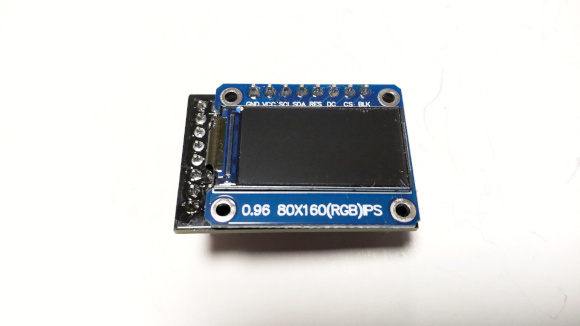

| （SPI接続液晶モジュール一体化基板） | |
| 上の写真の右端の端子が「BLK」端子となっており、マイコンと接続しています。今まではそのポートをHレベルにしてバックライトを常時点灯していましたが、そのポートをLレベルにすると、あら、不思議、消費電流は30mA台にまで下がりました。これは効果大と驚き。バックライト用のLEDがかなり電流を消費してたのね、ということですね。これを活かすことで、消費電流が減らせることが判りました。 | |
| そこでバックライトをOFF/ON出来るボタンを追加することにしました。ラジオの電源ON時は強制的に点灯して、ボタンを押す毎に消灯/点灯出来るようにしました。これで電池を長持ちさせることが出来ると思います。 | |
 |
|

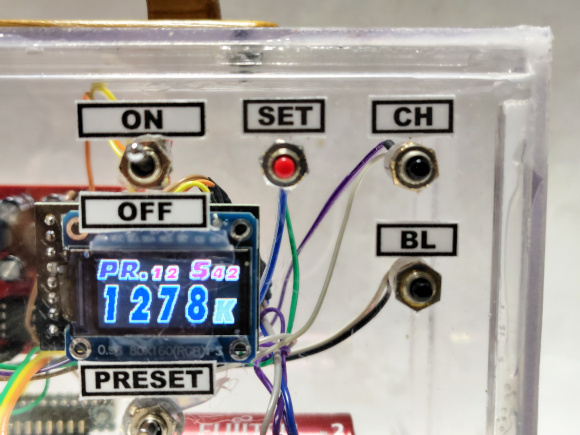

| （バックライトOFF/ONボタンを追加） | |
| 「BL」ボタンでバックライトをコントロールします。夜中にラジオ放送を受信してレコーダーに録音していますが、バックライトを消すことで、余分な電流を減らすことが出来ています。とても便利な機能ですね。 | |
 |
|

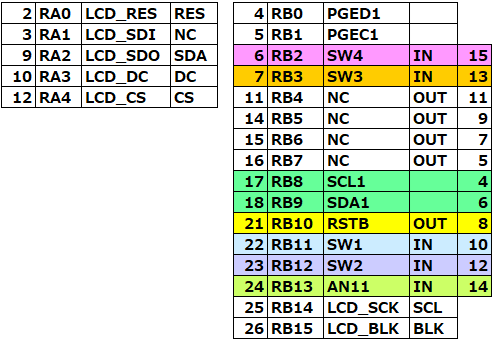

| （PIC32MXマイコンのポート割り付け） | |
| SW4をポートに追加しています。液晶のバックライトはLCD_BLKでコントロールします。 | |
 |
|

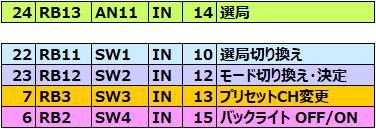

| （入力ポートの機能） | |
| 現在4回目の中波全局制覇（沖縄局は除く）に挑戦中です。季節が冬なので中波AM局受信は最適です。遠くの局や韓国局に邪魔される局など、受信が困難なところもありますが、なんとかやり遂げたと考えています。 | |
| 2025年も終わりに近づいてきましたが、まだまだオーディオクラフト工房は続きます。来年もよろしくお願いいたします。 | |
|
|
|
|
